تجهیزات برق و ابزار دقیق

نقش ابزار دقیق در کنترل فرآیندهای صنعتی

ابزار دقیق (Instrumentation) وظیفه اندازه‌گیری و انتقال اطلاعات فرآیند را بر عهده دارد. این اطلاعات به کنترلر یا PLC ارسال می‌شوند تا سیستم بتواند به‌صورت خودکار و دقیق تصمیم‌گیری کند. برای مثال، در یک دیگ بخار، کنترل صحیح سطح آب، فشار بخار و دمای آب تغذیه نقش مستقیمی در جلوگیری از آسیب‌های جدی، کاهش مصرف سوخت و حفظ کیفیت تولید بخار دارد.

در یک حلقه کنترل استاندارد، اجزای اصلی شامل موارد زیر هستند:

• سنسور یا المان اندازه‌گیری: دریافت مقدار واقعی فشار، دما، سطح یا دبی
• ترانسمیتر: تبدیل مقدار اندازه‌گیری‌شده به سیگنال استاندارد، معمولاً 4 تا 20 میلی‌آمپر
• کنترلر یا PLC: پردازش اطلاعات و صدور فرمان کنترلی
• عملگر یا تجهیز نهایی کنترل: مانند شیر کنترلی، اینورتر، دمپر هوا، پمپ یا شیر برقی
• نمایشگر و HMI: نمایش وضعیت لحظه‌ای سیستم، آلارم‌ها و فرمان‌های اپراتور

خدمات آذر فرایند در حوزه برق و ابزار دقیق

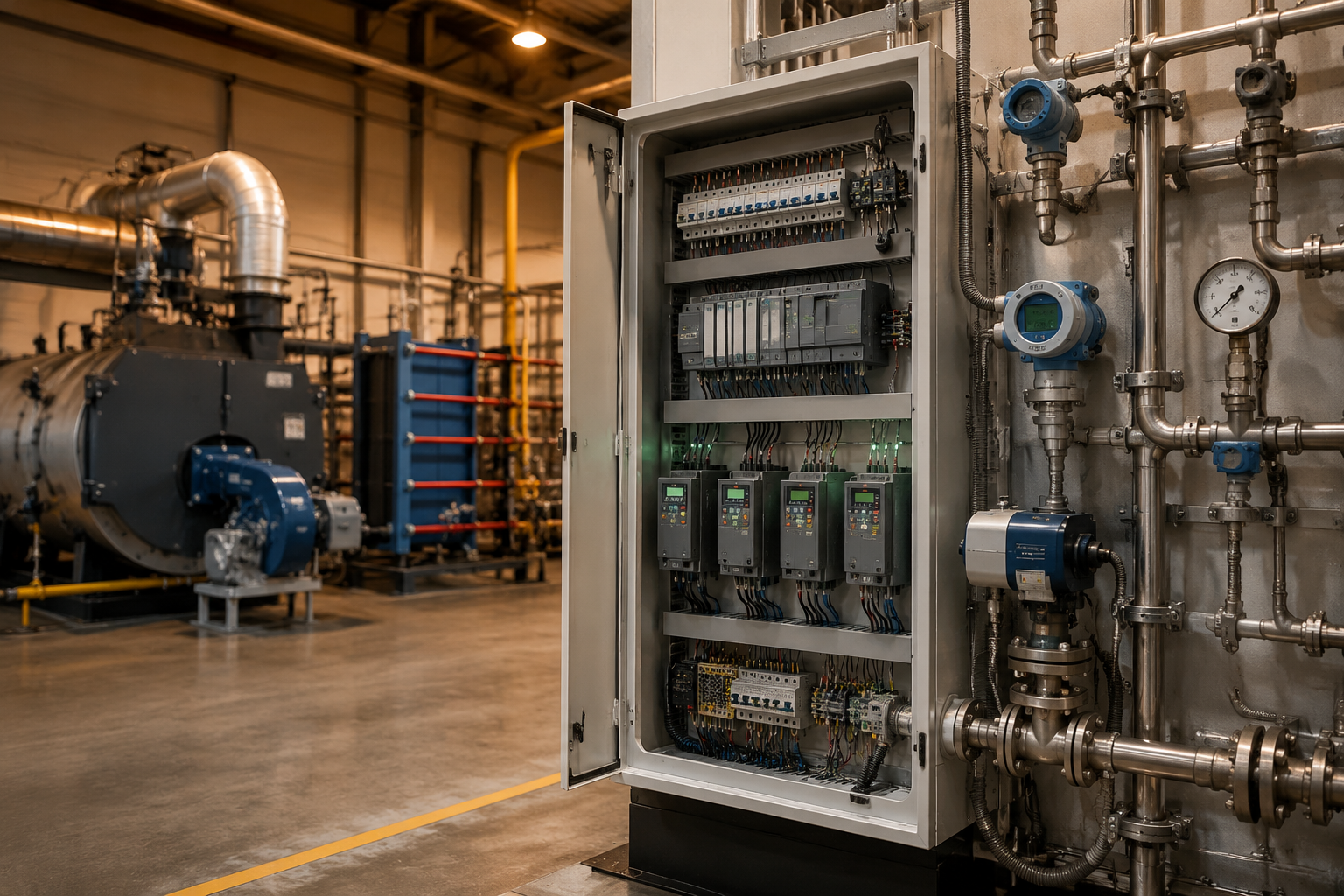

۱. طراحی و ساخت تابلو برق صنعتی

تابلو برق صنعتی مرکز کنترل تجهیزات الکتریکی یک پروژه است و باید بر اساس ظرفیت بارها، شرایط محیطی، سطح اتوماسیون و الزامات ایمنی طراحی شود. آذر فرایند تابلوهای برق مورد نیاز موتورخانه‌ها، بویلرها، پمپ‌خانه‌ها، تصفیه‌خانه‌ها و تجهیزات فرآیندی را طراحی و مونتاژ می‌کند.

انواع تابلوهای قابل ارائه شامل:

• تابلو برق اصلی و توزیع نیرو
• تابلو کنترل مشعل و بویلر
• تابلو کنترل پمپ‌ها و بوسترپمپ‌ها
• تابلو ستاره–مثلث و راه‌اندازی نرم موتور
• تابلو مجهز به اینورتر (VFD) برای کنترل دور پمپ و فن
• تابلو PLC و اتوماسیون فرآیند
• تابلو کنترل سیستم تصفیه آب، سختی‌گیر و RO
• تابلوهای فرمان، آلارم و مانیتورینگ موتورخانه

در طراحی تابلوها، انتخاب صحیح کلیدهای حفاظتی، کنتاکتور، بی‌متال، فیوز، رله کنترل فاز، تایمر، منبع تغذیه، ترمینال‌ها و سیستم ارت مطابق با بار الکتریکی و شرایط بهره‌برداری انجام می‌شود.

۲. تأمین تجهیزات ابزار دقیق

آذر فرایند تجهیزات ابزار دقیق مورد نیاز برای اندازه‌گیری، کنترل و حفاظت فرآیند را با توجه به محدوده کاری، نوع سیال، دقت مورد نیاز، فشار و دمای عملیاتی تأمین می‌کند.

تجهیزات اندازه‌گیری فشار

• پرشر گیج و مانومتر صنعتی
• پرشر سوئیچ حداقل و حداکثر
• ترانسمیتر فشار
• ترانسمیتر اختلاف فشار
• تجهیزات اندازه‌گیری فشار خط گاز، بخار، آب و هوا

تجهیزات اندازه‌گیری دما

• سنسورهای PT100 و RTD
• ترموکوپل‌های صنعتی
• ترمومترهای عقربه‌ای و دیجیتال
• ترانسمیتر دما
• کنترلرهای دما و ترموستات‌های ایمنی

تجهیزات اندازه‌گیری سطح

• لول سوئیچ‌های شناوری، خازنی و دیاپازونی
• لول کنترلر دیگ بخار
• لول ترانسمیتر مخازن آب، کندانس و مواد شیمیایی
• سایت گلاس و نشان‌دهنده‌های سطح

تجهیزات اندازه‌گیری دبی

• فلومترهای آب و سیالات صنعتی
• فلوسوئیچ پمپ‌ها و خطوط انتقال
• دبی‌سنج‌های مغناطیسی، توربینی و التراسونیک
• تجهیزات کنترل دبی آب تغذیه و خطوط تصفیه آب

۳. اتوماسیون و کنترل با PLC

برای فرآیندهایی که نیاز به کنترل دقیق، ثبت اطلاعات و عملکرد خودکار دارند، استفاده از PLC یک راهکار مؤثر و قابل توسعه است. PLC می‌تواند وضعیت تجهیزات مختلف را به‌صورت هم‌زمان پایش کرده و براساس برنامه تعریف‌شده، فرمان روشن و خاموش شدن پمپ‌ها، مشعل، شیرهای برقی، فن‌ها و دیگر تجهیزات را صادر کند.

کاربرد PLC در پروژه‌های آذر فرایند شامل:

• کنترل خودکار سطح آب دیگ بخار
• کنترل فشار بخار و مدیریت ظرفیت مشعل
• کنترل پمپ‌های تغذیه و کندانس
• مدیریت بک‌واش فیلترها و سختی‌گیرها
• کنترل فرآیند دستگاه RO و تزریق مواد شیمیایی
• مانیتورینگ فشار و ایمنی خطوط گاز
• ثبت آلارم‌ها، خطاها و ساعات کارکرد تجهیزات
• اتصال به HMI، مانیتورینگ مرکزی یا سیستم SCADA

۴. نصب، کابل‌کشی و راه‌اندازی

اجرای صحیح تجهیزات برق و ابزار دقیق تنها به انتخاب قطعه محدود نمی‌شود. نصب اصولی سنسورها، انتخاب مسیر مناسب کابل، جداسازی کابل‌های فرمان و قدرت، اجرای ارت، شماره‌گذاری سیم‌ها و ترمینال‌ها و تست نهایی، تأثیر مستقیمی بر عملکرد و عمر سیستم دارد.

خدمات اجرایی آذر فرایند در این مرحله شامل موارد زیر است:

• نصب سنسورها، ترانسمیترها و سوئیچ‌های فرآیندی
• کابل‌کشی قدرت، فرمان و سیگنال
• اجرای لوله‌گذاری و سینی کابل در محیط صنعتی
• سیم‌کشی تابلو و شماره‌گذاری استاندارد تجهیزات
• نصب HMI، PLC و تجهیزات شبکه صنعتی
• تست ورودی و خروجی‌های دیجیتال و آنالوگ
• انجام Loop Check برای بررسی کامل مسیر اندازه‌گیری تا فرمان
• راه‌اندازی، تنظیم پارامترها و تحویل عملیاتی سیستم

مزایای استفاده از تجهیزات برق و ابزار دقیق استاندارد

• افزایش ایمنی دیگ بخار، موتورخانه و خطوط گاز
• کنترل دقیق فشار، دما، سطح و دبی
• جلوگیری از خشک‌کار کردن پمپ‌ها و آسیب به تجهیزات
• کاهش مصرف برق و سوخت با استفاده از کنترل دور و اتوماسیون
• تشخیص سریع خطاها و جلوگیری از توقف ناگهانی خط تولید
• کاهش نیاز به کنترل دستی و خطای اپراتور
• امکان ثبت داده‌های عملیاتی و تحلیل عملکرد تجهیزات
• افزایش طول عمر مشعل، پمپ، بویلر، شیرآلات و تجهیزات فرآیندی

کنترل کیفیت و تست نهایی

پیش از تحویل پروژه، عملکرد تجهیزات برق و ابزار دقیق به‌صورت مرحله‌ای بررسی می‌شود. این کنترل‌ها می‌تواند شامل تست عایقی کابل‌ها، بررسی عملکرد حفاظت‌های الکتریکی، کالیبراسیون تجهیزات اندازه‌گیری، تست آلارم‌ها، بررسی عملکرد اینترلاک‌های ایمنی و تست حلقه‌های کنترلی باشد.

در سیستم‌های حساس مانند دیگ بخار و خط گاز، عملکرد صحیح اینترلاک‌ها اهمیت ویژه‌ای دارد؛ زیرا هرگونه افت فشار غیرمجاز، افزایش فشار، پایین آمدن سطح آب یا قطع شعله باید در سریع‌ترین زمان شناسایی شده و فرمان ایمن به سیستم صادر شود.

چرا آذر فرایند؟

• طراحی تجهیزات بر اساس شرایط واقعی بهره‌برداری و ظرفیت پروژه
• تأمین تجهیزات برق و ابزار دقیق از برندهای معتبر
• اجرای کامل از مرحله مهندسی تا نصب و راه‌اندازی
• امکان ارتقای تابلوهای قدیمی به سیستم‌های PLC و هوشمند
• پشتیبانی فنی برای عیب‌یابی، تعمیرات و توسعه آینده سیستم
• تمرکز هم‌زمان بر ایمنی، قابلیت اطمینان، کاهش مصرف انرژی و سهولت بهره‌برداری

آذر فرایند با ارائه راهکارهای یکپارچه برق و ابزار دقیق، زیرساخت کنترلی مطمئن و قابل اتکایی برای تجهیزات حرارتی، تأسیسات صنعتی و فرآیندهای آب و بخار فراهم می‌سازد.
