تامین لوازم و تجهیزات و اجرای خطوط گاز

خدمات تامین تجهیزات و اجرای خط گاز صنعتی

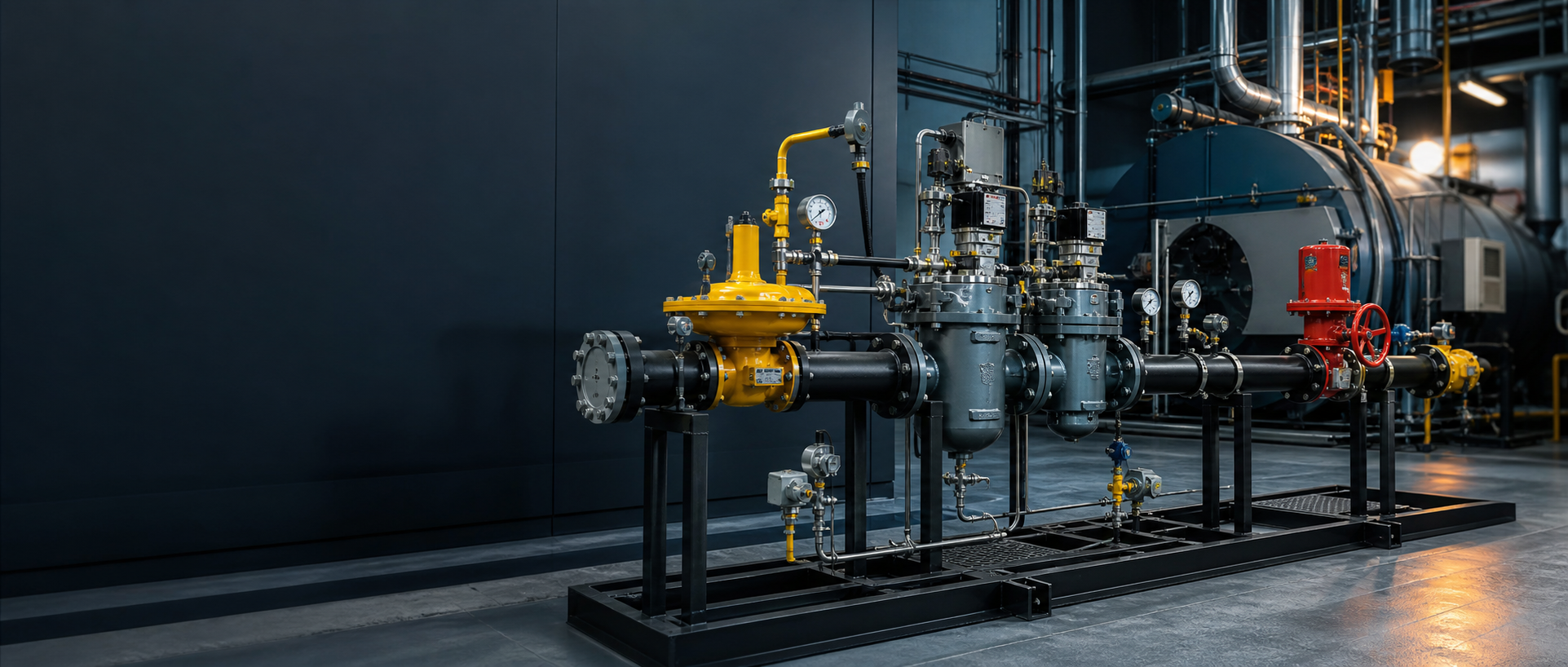

خط گاز صنعتی (Industrial Gas Train) مجموعه‌ای به‌هم‌پیوسته از تجهیزات مکانیکی و ابزار دقیق است که مسیر گاز ورودی از ایستگاه تقلیل فشار را به مشعل یا کوره متصل می‌کند. هدف اصلی از طراحی این سیستم، تامین دبی گاز مورد نیاز دستگاه با فشار کاملاً پایدار، تمیز و ایمن است.

با توجه به الزامات سخت‌گیرانه سازمان‌های ناظر و اداره استاندارد، طراحی و مونتاژ خطوط گاز باید با محاسبات دقیق سایزینگ لوله‌ها، افت فشار مجاز در شیرآلات و انتخاب درست تجهیزات بر اساس ظرفیت حرارتی مشعل ($Kcal/h$) انجام شود.

مزایای تامین تجهیزات و خطوط گاز مهندسی‌شده توسط آذر فرایند:

• تضمین ایمنی مطلق: مجهز به سیستم تست نشتی خودکار (Leakage Test System) و شیرهای ایمنی آزادکننده (Safety Relief Valves).
• پایداری احتراق: تنظیم دقیق دبی و فشار گاز ورودی به مشعل جهت جلوگیری از پدیده خاموشی ناگهانی یا پس‌زدن شعله.
• طول عمر بالای تجهیزات: استفاده از فیلترهای با راندمان بالا جهت ممانعت از ورود ذرات معلق و زنگار به داخل شیرهای برقی حساس و پوزیشنرها.
• انطباق با استانداردهای ملی و بین‌المللی: طراحی و مونتاژ طبق استانداردهای شرکت ملی گاز ایران و کدهای بین‌المللی احتراق.

اجزا و تجهیزات کلیدی خطوط گاز صنعتی

شرکت آذر فرایند واردکننده و تامین‌کننده قطعات خط گاز از برندهای برتر جهان (مانند Dungs, Kromschroder, MADAS, Pietro Fiorentini) است:

۱. تجهیزات فیلتراسیون و تنظیم فشار

• فیلتر گاز (Gas Filter): جهت حذف ناخالصی‌ها، گرد و غبار و ذرات معلق رطوبتی از جریان گاز.
• رگولاتور و بالانسر گاز (Gas Pressure Regulator): تنظیم و تقلیل فشار گاز شبکه به فشار کاری مورد نیاز مشعل به صورت کاملاً پایدار.

۲. تجهیزات ایمنی و قطع جریان

• شیر برقی قطع سریع (Slam-Shut Valve): برای قطع آنی جریان گاز در شرایط اضطراری (Over/Under Pressure).
• شیر برقی تدریجی و ضربه‌ای (Solenoid Valves): کنترل جریان گاز مشعل در حالت‌های تک‌مرحله‌ای، دومرحله‌ای یا مدولار.
• شیر اطمینان گاز (Safety Relief Valve – SRV): تخلیه فشار اضافی خط به اتمسفر در صورت بالا رفتن ناگهانی فشار رگولاتور.

۳. ابزار دقیق و سیستم‌های کنترلی

• پرشر سوئیچ گاز (Gas Pressure Switch): پایش حداقل و حداکثر فشار گاز مجاز خط و ارسال سیگنال خطا به رله مشعل.
• نشت‌یاب خودکار (Valve Proving System – VPS): تست اتوماتیک عدم نشتی شیرهای برقی قبل از هر بار جرقه زدن مشعل.
• گیج‌های فشار و شیرهای سوزنی: جهت پایش چشمی فشار در نقاط مختلف خط گاز.

فرآیند ساخت و اجرای خط گاز در آذر فرایند

۱. سایزینگ و شبیه‌سازی جریان (Sizing & Design)

با بررسی دبی گاز مورد نیاز، فشار گاز شبکه و فشار کاری مشعل، سایز لوله‌ها، فیلتر، رگولاتور و شیرهای برقی با استفاده از نرم‌افزارهای مهندسی محاسبه و نقشه دوبعدی و سه‌بعدی خط گاز تهیه می‌شود.

۲. جوشکاری و مونتاژ مکانیکی (Fabrication)

جوشکاری لوله‌ها و اتصالات خط گاز (توسط جوشکاران دارای گواهی‌نامه تست ۶G) انجام شده و تجهیزات رزوه‌ای یا فلنجی با گسکت‌های ضد گاز مونتاژ می‌شوند.

۳. تست‌های غیرمخرب و تست نشتی (NDT & Leak Test)

تست جوش‌ها (مانند RT یا PT) انجام شده و کل مجموعه خط گاز تحت تست هیدروژن/نیتروژن یا هوا جهت اطمینان از عدم وجود هرگونه نشتی فیزیکی (Bubble Test) قرار می‌گیرد.

۴. کالیبراسیون و راه‌اندازی (Commissioning)

پرشر سوئیچ‌ها روی مقادیر ایمن تنظیم شده، عملکرد شیرهای برقی تست می‌شود و با روشن شدن مشعل، رگولاتور گاز جهت رسیدن به احتراق کامل و شعله پایدار کالیبره می‌گردد.

چرا آذر فرایند؟

• تامین قطعات اورجینال با برندهای مطرح اروپایی همراه با هولوگرام اصالت.
• طراحی سفارشی (Custom-built Gas Trains): ساخت خطوط گاز به‌صورت پکیج‌های پیش‌ساخته (Skid) متناسب با فضای محدود موتورخانه شما.
• خدمات اورهال و تست سالانه: انجام تست ضخامت‌سنجی لوله‌ها و کالیبراسیون دوره‌ای شیرهای ایمنی خط گاز.

تامین لوازم و تجهیزات و اجرای خطوط گاز با آذرفرایند انرژی

تامین لوازم و تجهیزات و اجرای خطوط گاز با آذرفرایند انرژی، با هدف ایجاد خطوط ایمن، استاندارد و متناسب با نیاز پروژه های صنعتی و تاسیساتی انجام می شود. انتخاب لوله، شیرآلات، اتصالات، تجهیزات کنترلی و سایر متعلقات بر اساس مشخصات فنی و شرایط بهره برداری پروژه صورت می گیرد. اجرای اصولی خطوط گاز، نقش مهمی در افزایش ایمنی، کاهش نشتی و تضمین عملکرد پایدار سیستم دارد.

آذرفرایند انرژی خدمات تامین تجهیزات و اجرای خطوط گاز را برای پروژه های مختلف با توجه به الزامات فنی ارائه می دهد. بررسی مسیر، انتخاب تجهیزات مناسب و اجرای دقیق مراحل نصب، از بخش های مهم این خدمات محسوب می شود. استفاده از تجهیزات با کیفیت و اجرای اصولی خطوط گاز، راهکاری مناسب برای افزایش ایمنی و بهره وری سیستم های گازرسانی است.
