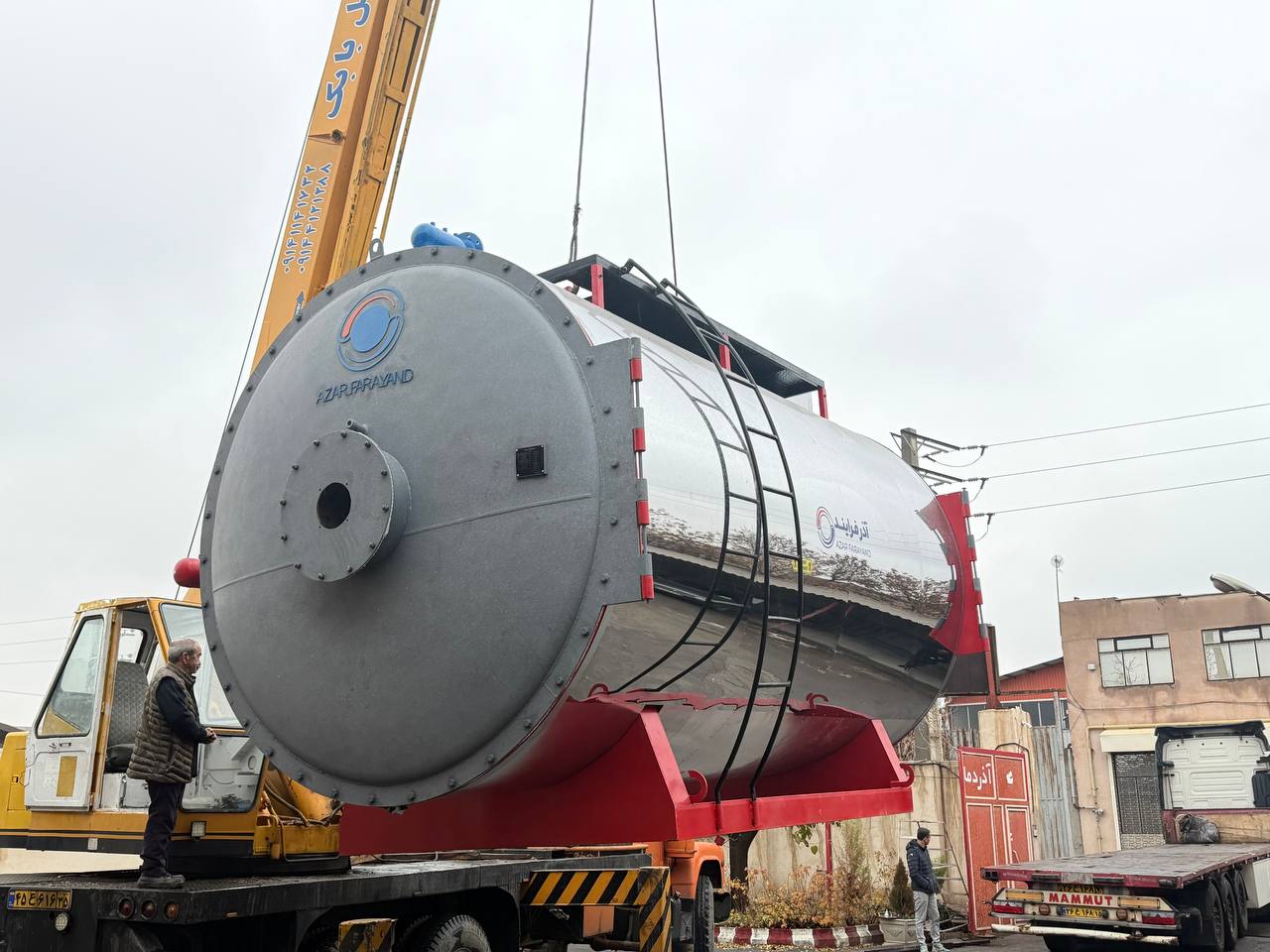

دیگ روغن داغ مدل AOS (Thermal Oil Heater)
در بسیاری از فرآیندهای صنعتی که نیاز به دمای عملیاتی بالا (بالای ۲۰۰ درجه سانتیگراد) دارند، استفاده از آب یا بخار به عنوان سیال عامل، به دلیل نیاز به فشارهای بسیار بالا، با چالشهای ایمنی و هزینههای گزاف همراه است. برای مثال، رسیدن به دمای ۳۰۰ درجه سانتیگراد در بخار اشباع، نیازمند فشاری بالغ بر ۸۵ بار است؛ در حالی که در سیستم روغن داغ، این دما در فشار اتمسفر بهراحتی و با ایمنی کامل قابل دستیابی است.
مزایای سیستم روغن داغ نسبت به بخار:
- ابعاد بهینه: حجم فیزیکی کوچکتر نسبت به بویلرهای بخار با ظرفیت مشابه.
- راندمان انرژی: حذف تلفات ناشی از کندانس داغ و بخار فلش (Flash Steam).
- سهولت کاربری: راهبری و اپراتوری بسیار آسانتر و کمهزینهتر.
- پایداری سیال: عدم خطر یخزدگی و عدم نیاز به سیستمهای پیچیده تصفیه و سختیگیری آب.
- حذف خوردگی: عدم نیاز به دوزینگ مواد شیمیایی و حذف ریسک خوردگی لولهها.
- ایمنی حداکثری: حذف کامل خطر انفجار ناشی از فشار بالا و کاهش نویز عملیاتی.
مشخصات فنی و ساختار مهندسی

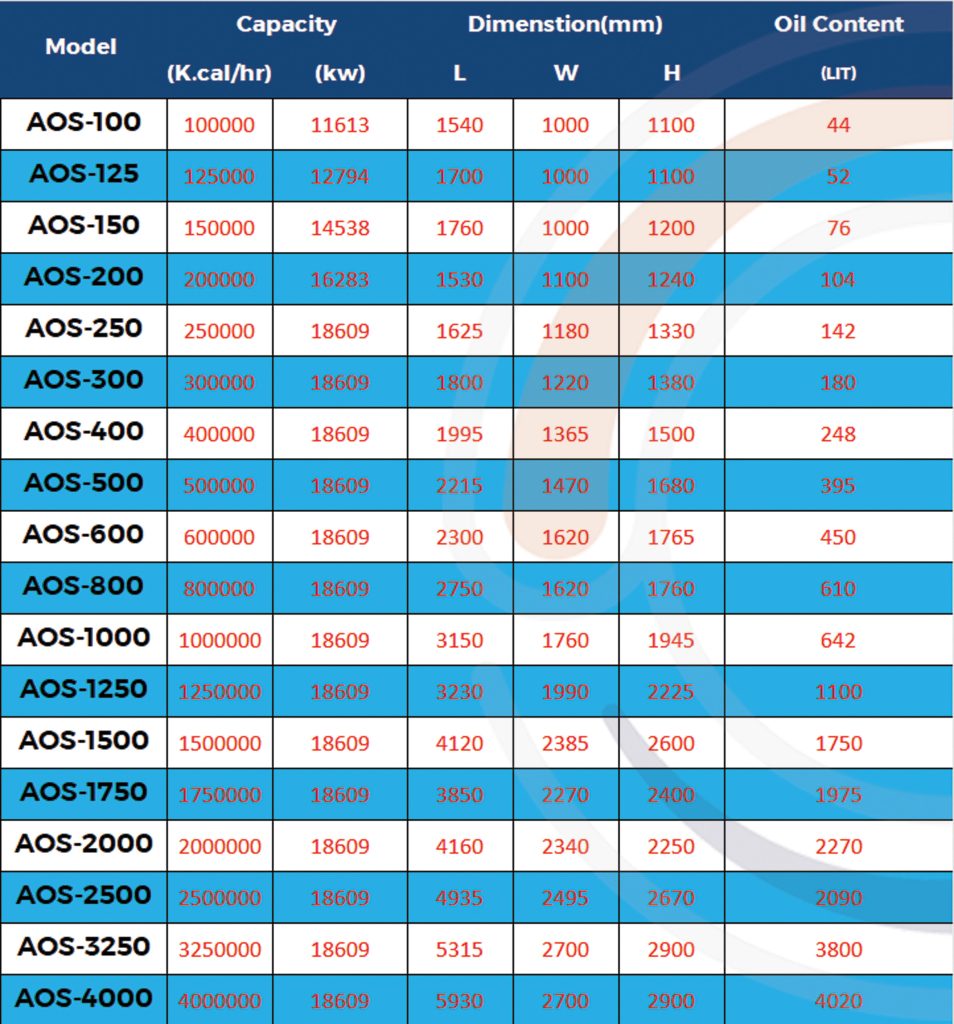

دیگهای روغن داغ شرکت آذرفرایند انرژی بر اساس استانداردهای بینالمللی DIN 4754 و API، در بازه ظرفیتی 1,000,000 تا 6,000,000 کیلوکالری بر ساعت طراحی و تولید میشوند.
طراحی بدنه و کوئلها:
این دیگها به صورت کوئل اسپیرال (Spiral Coil) چندمرحلهای ساخته میشوند. تعبیه صفحه گردش روغن در انتهای مسیر، منجر به توزیع یکنواخت حرارت، جلوگیری از داغ شدن موضعی (Overheating) و در نتیجه افزایش چشمگیر طول عمر سیال و تجهیز میگردد.
متریال و استاندارد ساخت:
- لولههای آتشخوار: استفاده از لولههای بدون درز (مانسمان) فشار قوی مطابق استاندارد DIN 17175.
- فرآیند جوشکاری: اتصال لولههای انتقال حرارت به محفظه برگشت عقب با الکترودهای تخصصی E7018 و E7010 تحت دستورالعملهای WPS و PQR.
- تست و بازرسی: انجام آزمونهای غیرمخرب (NDT) و تستهای پنوماتیک تحت نظارت مستقیم اداره استاندارد.
- عایقبندی فوقپیشرفته: بدنه با پشم سنگ یا الیاف سرامیک نسوز به ضخامت ۱۰۰ میلیمتر عایقکاری شده و با روکش استیل ضدزنگ یا آلومینیوم پوشش داده میشود تا پرت حرارتی به حداقل برسد.
سیستم کنترل و تجهیزات جانبی (Package Unit)
ما این بویلر را به صورت یک پکیج کامل و آماده بهکار ارائه میدهیم که شامل موارد زیر است:
- تابلو فرمان هوشمند: ساخته شده از مرغوبترین قطعات برق صنعتی با قابلیت کنترل اتوماتیک پارامترها.
- سیستمهای حفاظتی: مجهز به هشداردهندههای ایمنی و سنسورهای دقیق دما و فشار مطابق با NFPA.
- تجهیزات هیدرولیک: امکان نصب پمپ یدک (سفارشی) و ارائه کامل متعلقات (مشعل، پمپ سیرکولاسیون، منبع انبساط و…).
متعلقات تخصصی سیستم:
- مخزن ذخیره (Storage Tank): جهت شارژ و تخلیه ایمن روغن سیستم.
- مخزن انبساط (Expansion Tank): خنثیسازی تغییرات حجم روغن ناشی از تغییرات دما و محافظت از فشار سیستم.
- گاز سپراتور (Gas Separator): جداسازی بخارات و حبابهای هوا از روغن در حال گردش جهت جلوگیری از پدیده کاویتاسیون در پمپها.
- بلوکینگ وسل (Blocking Vessel): ترکیب روغن داغِ مسیر انبساط با روغن سرد جهت کاهش ریسک اشتعال و اکسیداسیون در منبع انبساط.
