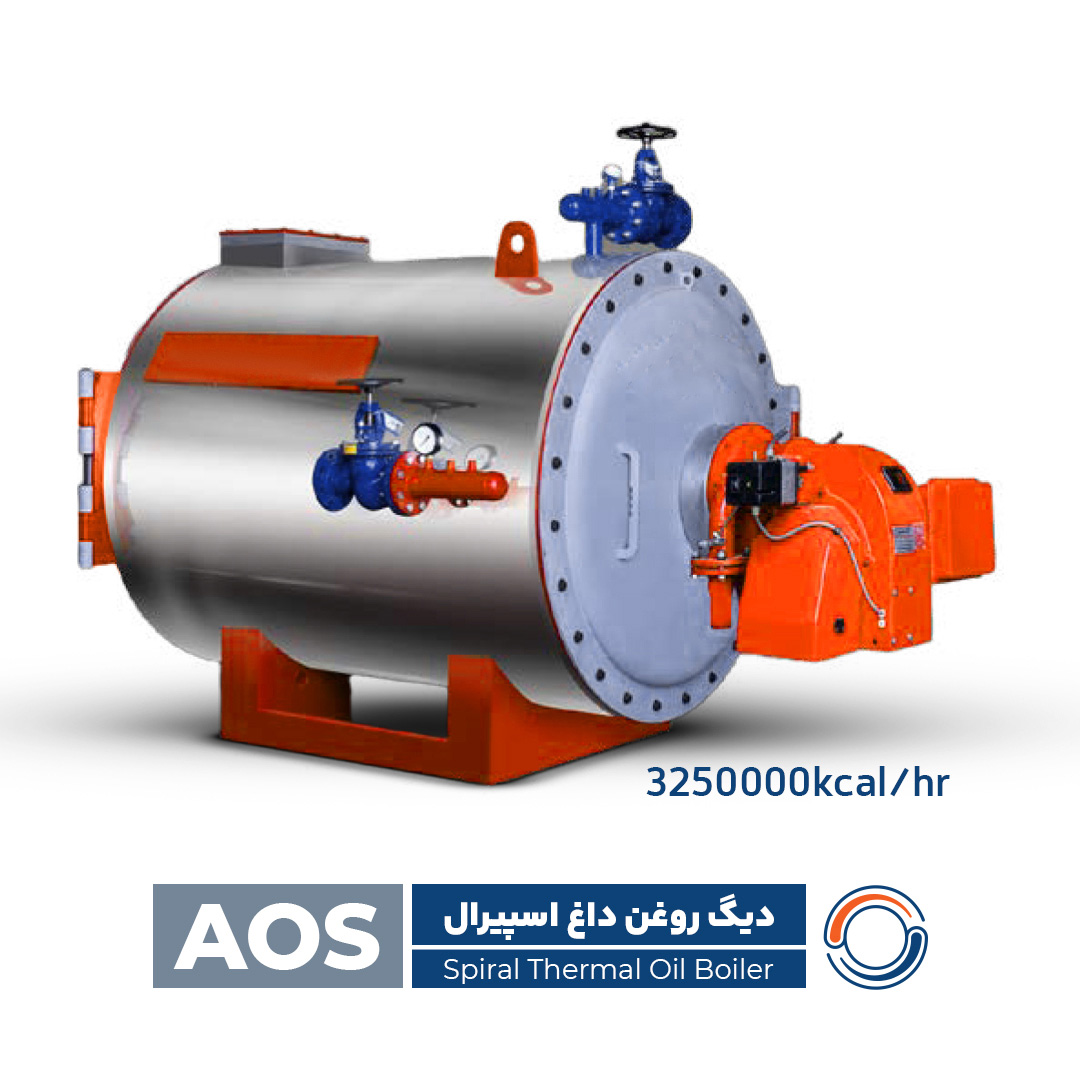

معرفی دیگ روغن داغ مدل AOS‑3250
دیگ روغن داغ اسپیرال یکی از قدرتمندترین محصولات شرکت آذر فرایند انرژی است که با طراحی اسپیرال چندپاس (Multi‑Pass Spiral Coil) و بر اساس الزامات استاندارد های بینالمللی DIN 4754 و API ساخته می شود.
این مدل برای صنایع سنگین و واحد های تولیدی بزرگ که نیازمند تأمین حرارت پایدار تا ۳۵۰ درجه سانتیگراد در فشار اتمسفریک هستند، انتخابی ایدهآل محسوب می شود. توان حرارتی بالا، راندمان مناسب، ایمنی بسیار زیاد و هزینه نگهداری پایین، این دیگ را به یکی از کامل ترین گزینه ها در میان سیستم های حرارت غیر مستقیم صنعتی تبدیل کرده است.
مشخصات فنی
| پارامتر فنی | مقدار / مشخصه |
|---|---|
| ظرفیت حرارتی | 3,250,000 kcal/hr |
| توان حرارتی | ≈ 3779 kW |
| حجم روغن داخل کویل | 3800 لیتر |
| حجم مخزن انبساط | 190 لیتر |
| ارتفاع دستگاه (H) | 2900 میلیمتر |
| عرض دستگاه (W) | 2700 میلیمتر |
| طول دستگاه (L) | 5315 میلیمتر |
| فشار کاری استاندارد | ۱۱ بار (تست هیدرواستاتیک تا ۱۵ بار) |
| حداکثر دمای کاری | ۳۵۰ درجه سانتیگراد |
| مدل | AOS‑3250 |
ویژگی های ساختاری و متریال
دیگ روغن داغ AOS‑3250 با استفاده از مواد اولیه و روش های ساخت کاملاً صنعتی و استاندارد تولید می شود:
- کویل حرارتی: لوله های مانیسمان آتشخوار St35.8 مطابق با استاندارد DIN 17175 با طراحی چند پاس جهت جلوگیری از شوک حرارتی و افزایش سطح جذب گرما در دیگ روغن داغ اسپیرال.
- بدنه و پوسته: ساخته شده از ورق های فولادی آلیاژی 17Mn4 طبق استاندارد DIN 17155 مناسب برای کارکرد در شرایط فشار و دمای بالا.
- جوشکاری صنعتی: جوشکاری پاس ریشه با TIG و پاس های پرکننده با الکترود های E7018 / E7010 مطابق با WPS و PQR استاندارد، همراه با تست های NDT، MT، UT و رادیوگرافی در دیگ روغن داغ اسپیرال.
- عایقکاری: استفاده از پشم سنگ یا پشم سرامیک با ضخامت ۱۰۰ میلیمتر و روکش بیرونی آلومینیوم یا استیل جهت جلوگیری از تلفات انرژی در ظرفیتهای بالا.
مزایای استفاده از دیگ روغن داغ AOS‑3250
ایمنی بسیار بالا:
دستیابی به دمای ۳۵۰ درجه سانتیگراد بدون نیاز به فشار بالا مانند سیستم های بخار در دیگ روغن داغ اسپیرال.
راندمان حرارتی بالا:
طراحی اسپیرال چند پاس موجب افزایش سطح انتقال حرارت و کاهش مصرف انرژی می شود.
حذف تجهیزات جانبی پر هزینه:
بدون نیاز به سختی گیر، دیاریتر، مخزن کندانس و سیستم های تصفیه شیمیایی.
پایداری و طول عمر بالا:
عدم رسوب گذاری، عدم خوردگی داخلی و حذف خطر یخ زدگی.
بهره برداری ساده:
قابلیت کارکرد ۲۴ ساعته با حداقل نیاز به حضور اپراتور حرفه ای.
تجهیزات جانبی قابل ارائه
این مدل همراه با تجهیزات کامل زیر عرضه میشود:
- مخزن انبساط و مخزن ذخیره روغن ظرفیت بالا
- پمپ سیرکولاسیون فشار قوی مناسب حجم و دبی بالا
- Gas Separator و Blocking Vessel
- مشعل گازی، گازوئیلی یا دوگانه سوز با ظرفیت متناسب
- تابلو برق تمام اتوماتیک مجهز به PLC، سنسور های دما، فشار و فلوکنترل
خرید و قیمت دیگ های فولادی از آذرفرایند انرژی
آذر فرایند انرژی؛ پیشرو در ارائه راهکارهای نوین انتقال حرارت صنعتی.
برای دریافت قیمت و مشاوره تخصصی در خصوص مدلهای 100,۰۰۰ تا ۶,۰۰۰,۰۰۰ کیلوکالری، با واحد فنی تماس بگیرید.
