توضیحات

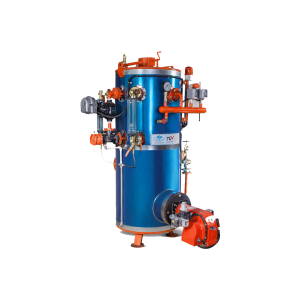

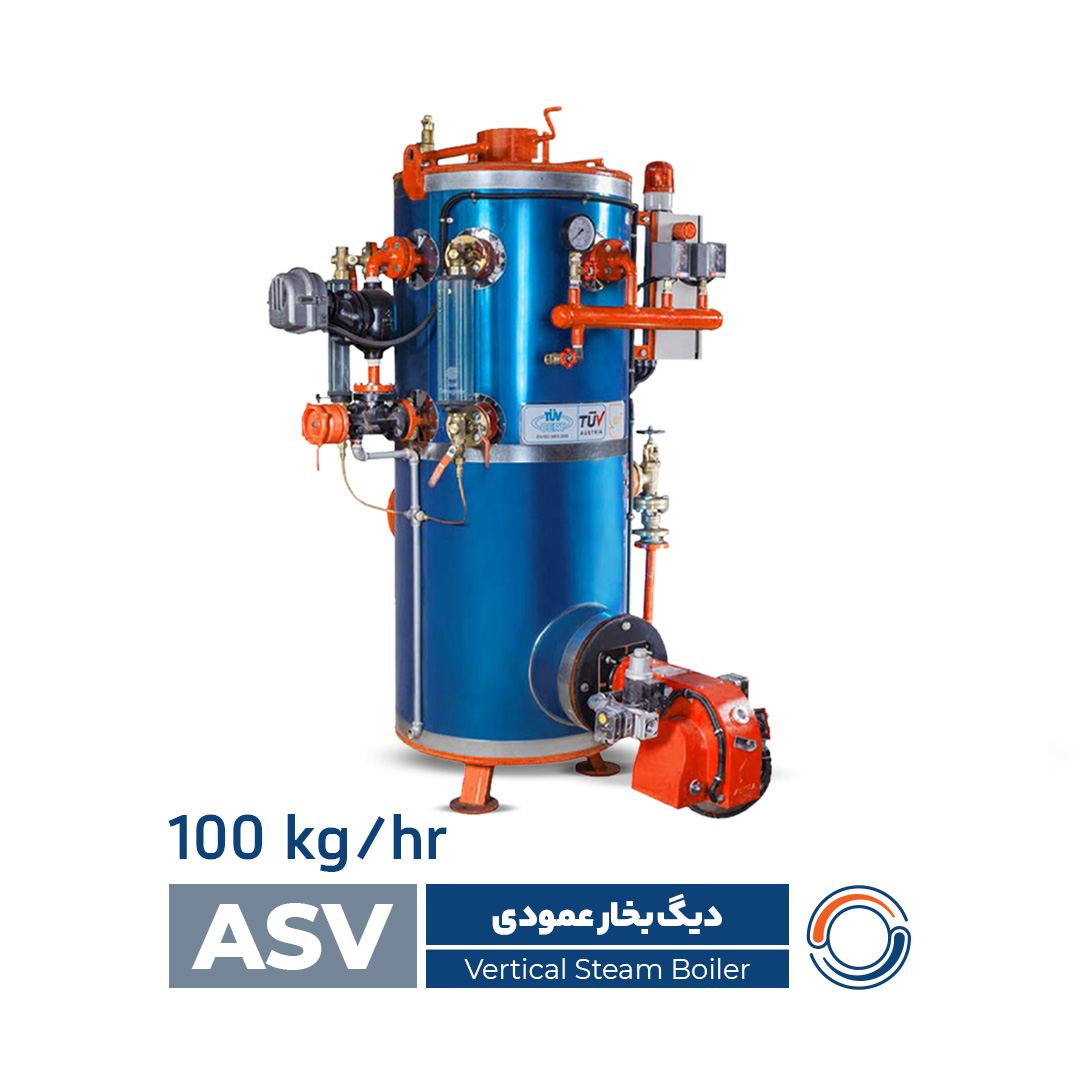

دیگ بخار ایستاده ASV100 شامل دیگ های بخار عمودی با بازه ظرفیت 100 تا 500 kg/hr است که برای تولید بخار اشباع در فضا های محدود و کاربری های سبک صنعتی طراحی شده است.
مدل ASV‑100 کوچک ترین ظرفیت این سری بوده و با طراحی عمودی، اشغال فضای حداقلی و راه اندازی سریع، گزینه ای ایدهآل برای کارگاه ها، آزمایشگاه ها، خطوط شست و شو و صنایع غذایی کوچک محسوب می شود.
این بویلر با استفاده از ورق های آلیاژی استاندارد، الکترود های پیشگرم شده مخصوص جوشکاری و انجام آزمون های غیر مخرب در حین تولید، از نظر ایمنی و کیفیت ساخت در سطح بالایی قرار دارد.
مشخصات فنی
| ردیف | مشخصه | مقدار |
|---|---|---|
| 1 | مدل | ASV‑100 |
| 2 | ظرفیت تولید بخار | 100 kg/hr |
| 3 | فشار کاری | 6–10 bar |
| 4 | سایز ورودی آب | 1 inch |
| 5 | سایز خروجی بخار | 1 inch |
| 6 | بعد A | 1250 mm |
| 7 | بعد B | 1800 mm |
| 8 | وزن در حالت سرویس | 400 kg |
| 9 | وزن حمل | 600 kg |
| 10 | بازه ظرفیت سری | 100–500 kg/hr |
ویژگی های کلیدی دیگ بخار ایستاده ASV100
- کاربری آسان (Easy Usage)
- راه اندازی سریع (Quick Performance)
- قیمت اقتصادی
- کیفیت ساخت بالا در دیگ بخار ایستاده ASV100
- راندمان حرارتی مناسب
- سطح حرارتی بالا در دیگ بخار ایستاده ASV100
- سیستم کنترل تمام اتوماتیک
- تابلو برق یکپارچه در دیگ بخار ایستاده ASV100
- عایق کاری کامل جهت کاهش پرت حرارتی
متریال ساخت
در ساخت دیگ بخار سری ASV از متریال استاندارد صنعتی استفاده می شود:
- ورق فولادی آلیاژی 17Mn4
- ورق آتشخوار ST35.8
- عایق کاری با پشم سنگ و پشم سرامیک
- روکش بیرونی از استنلس استیل
- بدنه مقاوم در برابر تنش حرارتی و فشار کاری 6 تا 10 بار
این ترکیب متریالی باعث افزایش طول عمر، کاهش اتلاف حرارتی و عملکرد پایدار در شرایط کاری مداوم می شود.
سیستم جوشکاری
فرآیند جوشکاری مطابق دستورالعمل های استاندارد صنعتی انجام می شود:
- استفاده از الکترودهای پیش گرم شده
- E7018
- E6010
- اجرای دستورالعمل های WPS و PQR
- کنترل کیفی در حین فرآیند جوشکاری
کنترل کیفیت
- نظارت بر متریال و فرآیند تولید توسط سازمان استاندارد
- انجام آزمون های NDT در حین جوشکاری
- تست هیدرواستاتیک فشار
- بازرسی نهایی قبل از تحویل
- ارائه مدارک بازرسی (Inspection Documents)
استاندارد ها و گواهینامه های دیگ بخار ایستاده ASV100
- B.S 2790
- ISIRI 4231
- DIN 17155
- استاندارد جوشکاری PQR & WPS
- گواهیهای سیستم مدیریت کیفیت
کاربرد های دیگ بخار ایستاده ASV100
- کارگاه های صنعتی کوچک
- خطوط اتوکشی و شست و شو
- صنایع غذایی کوچک
- آزمایشگاه ها
- تولیدات نیمه صنعتی
- استریل سازی سبک
