توضیحات

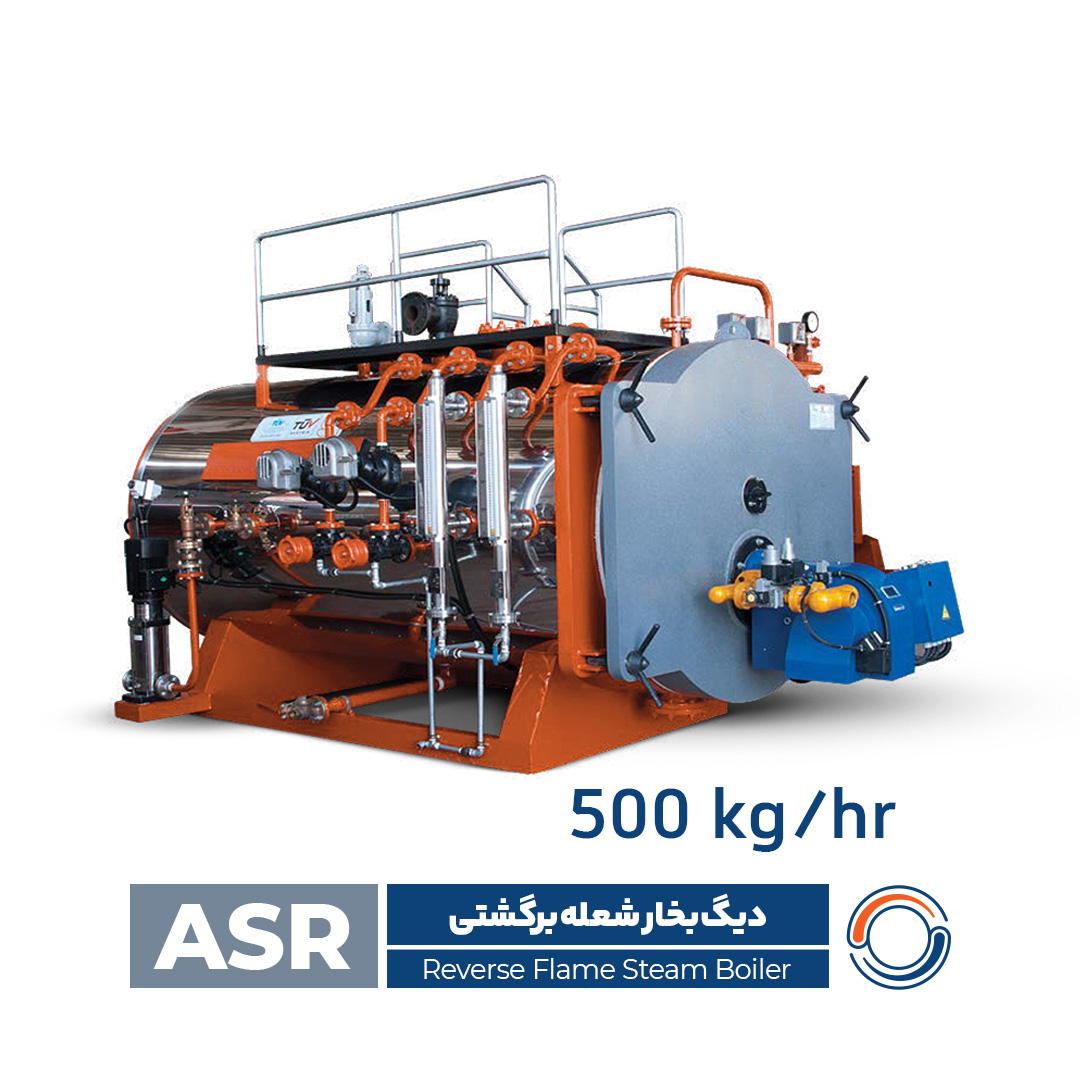

دیگ بخار کوره برگشتی عقب تر ASR500 از سری دیگ های بخار شعله برگشتی (Reversal Steam Boiler) شرکت آذر فرایند انرژی است ، که به صورت افقی سه پاس با کوره برگشتی طراحی شده است. این طراحی موجب افزایش راندمان حرارتی، کاهش مصرف سوخت و توزیع یکنواخت تنش حرارتی در بدنه دیگ می شود.
استفاده از توربولاتور داخلی در لوله ها باعث افزایش انتقال حرارت و بهره وری انرژی شده و سیستم کنترل تمام اتوماتیک عملکرد ایمن و پایدار دستگاه را تضمین می کند.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار |
|---|---|---|
| 1 | مدل | ASR‑500 |
| 2 | ظرفیت تولید بخار | 500 kg/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | خروجی بخار (Steam Outlet) | 2″ |
| 5 | ورودی آب تغذیه (Feed Water) | 1″ |
| 6 | شیر اطمینان (Safety Valve) | 1″ |
| 7 | شیر تخلیه (Drain Valve) | 1½” |
| 8 | طول (L) | 1700 mm |
| 9 | عرض (W) | 1400 mm |
| 10 | ارتفاع (H) | 2150 mm |
| 11 | وزن سرویس | 2900 kg |
| 12 | وزن حمل | 3800 kg |
ویژگی های طراحی و عملکرد
- طراحی سه پاس شعله برگشتی با راندمان بالا
- مجهز به توربولاتور داخلی جهت افزایش راندمان
- عملکرد سریع و راه اندازی آسان
- مصرف سوخت بهینه و هزینه بهره برداری پایین
- سیستم کنترل تمام اتوماتیک در دیگ بخار کوره برگشتی عقب تر ASR500
- تابلو برق یکپارچه (Integrated Electrical System)
- دارای Handhole ،Manhole و Headhole جهت بازرسی آسان
- عایق کاری کامل جهت کاهش اتلاف انرژی
متریال ساخت
- ورق های آتشخوار فولادی A516 Gr.70 / DIN 17155 – 17Mn4
- لوله های بدون درز آتشخوار ST35.8 / ST45.8 مطابق DIN 17175
- اتصال لوله ها به تیوب پلیت با جوش کامل نفوذی
- الکترود های جوشکاری E7018 و E6010
- کلیه دستورالعمل های جوشکاری دارای تأییدیه WPS / PQR
عایق کاری
- عایق بدنه با پشم سنگ یا الیاف سرامیک نسوز
- روکش آلومینیوم یا استنلس استیل
- عایق درب جلو و عقب و اتاق دود با سیمان نسوز 1700°C
- طراحی مطابق الزامات NFPA 85 & NFPA 86 برای حداقلسازی اتلاف انرژی
کنترل کیفیت و تست های دیگ بخار کوره برگشتی عقب تر ASR500
- بازرسی مواد اولیه مطابق استاندارد
- تست های غیر مخرب حین ساخت (UT و RT)
- تست هیدرواستاتیک با فشار 1.5 برابر فشار طراحی
- ارائه کامل Final Book شامل مدارک بازرسی، گواهی متریال و گزارش تست ها
استاندارد ها و گواهینامه های دیگ بخار کوره برگشتی عقب تر ASR500
- B.S 2790
- ISIRI 4231
- BS EN 12953
- INSO 22156
- DIN 17155
- WPS / PQR Welding Certification
کاربرد و محل استفاده از دیگ بخار کوره برگشتی عقب تر ASR500
دیگ بخار ASR‑500 مناسب برای:
- کارگاه ها و کارخانه های تولیدی کوچک
- صنایع غذایی و لبنیات
- خشکشویی های صنعتی
- بیمارستان ها و مراکز درمانی کوچک
- واحد های تولید قطعات صنعتی
- خطوط بسته بندی و فرآوری سبک
مزایای دیگ بخار کوره برگشتی عقب تر ASR500
- راندمان حرارتی بالا
- کیفیت ساخت صنعتی و عمر طولانی
- نگهداری آسان
- مصرف انرژی بهینه
- قیمت اقتصادی نسبت به ظرفیت
- خدمات پس از فروش و پشتیبانی فنی شرکت آذر فرایند انرژی
ظرفیت های تولیدی سری ASR
دیگ های بخار شرکت آذر فرایند انرژی در ظرفیت های 100 کیلوگرم بخار در ساعت تا 20 تن در ساعت در مدل های افقی سه پاس، کوره برگشتی و ایستاده طراحی و تولید می شوند.
