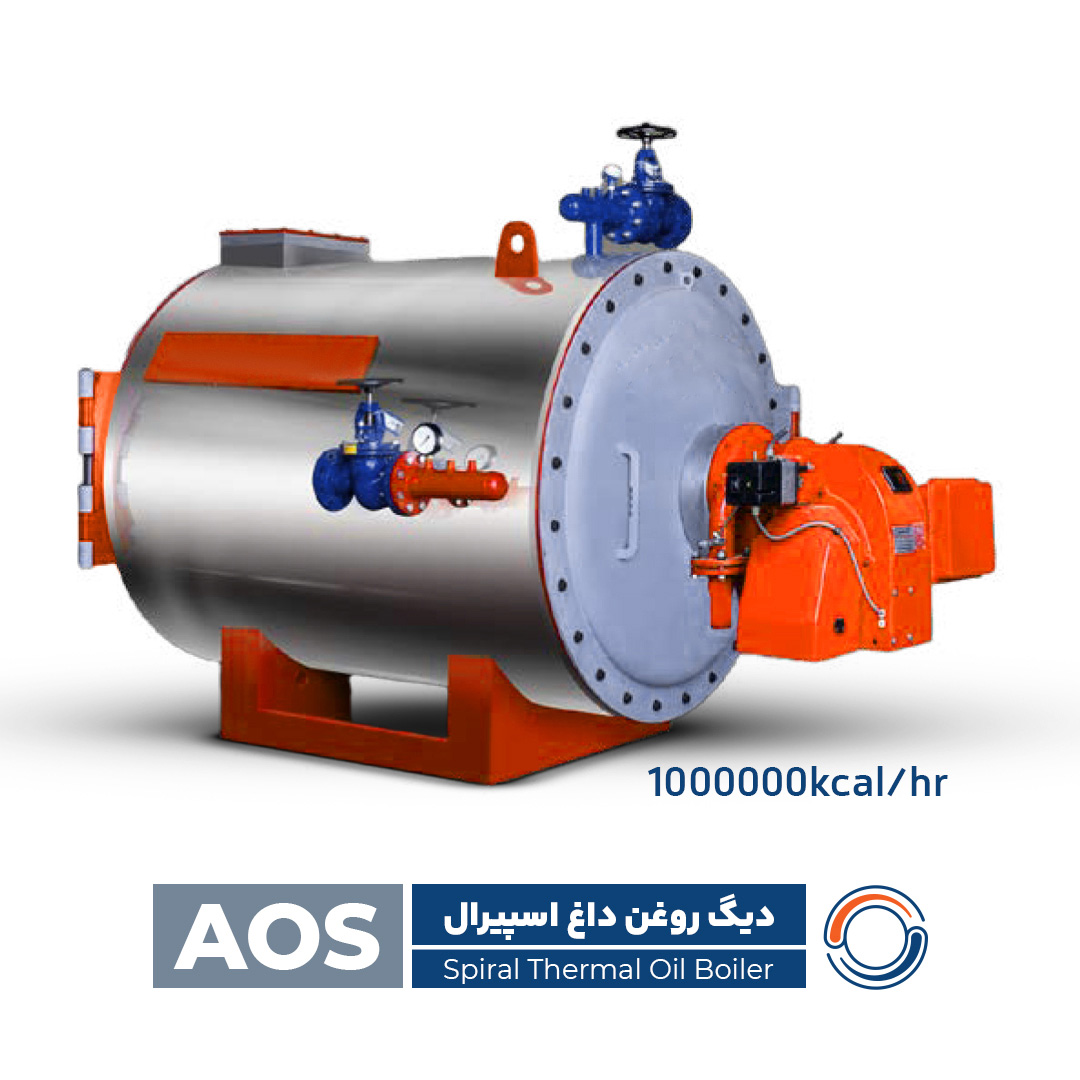

معرفی دیگ روغن داغ AOS‑1000
دیگ روغن داغ اسپیرال مدل AOS‑1000 یکی از مدل های پرفروش و پرقدرت شرکت آذر فرایند انرژی است که با طراحی اسپیرال (Spiral Coil) و مطابق با استاندارد های بین المللی DIN 4754 و API تولید می شود.
دیگ روغن داغ اسپیرال جهت واحد های صنعتی متوسط و سنگین که نیازمند تأمین حرارت یکنواخت تا ۳۵۰ درجه سانتیگراد در فشار اتمسفریک هستند، طراحی شده و به دلیل ایمنی بالا، راندمان مطلوب و هزینه نگهداری پایین، جایگزینی قدرتمند و قابل اعتماد برای سیستم های بخار محسوب می شود.
مشخصات فنی مدل AOS‑1000
| پارامتر فنی | مقدار / مشخصه |
|---|---|
| ظرفیت حرارتی | 1,000,000 kcal/hr |
| توان حرارتی | ≈ 1163 kW |
| حجم روغن داخل کویل | 642 لیتر |
| حجم مخزن انبساط | 80 لیتر |
| ارتفاع دستگاه (H) | 1945 میلیمتر |
| عرض دستگاه (W) | 1760 میلیمتر |
| طول دستگاه (L) | 3185 میلیمتر |
| فشار کاری استاندارد | ۱۱ بار (تست هیدرواستاتیک تا ۱۵ بار) |
| حداکثر دمای کاری | ۳۵۰ درجه سانتیگراد |
ویژگی های ساختاری و متریال
در ساخت دیگ روغن داغ AOS‑1000 از متریال و فرایند های صنعتی استاندارد استفاده شده است:
- کویل حرارتی: تولید شده از لوله های مانیسمان آتشخوار St35.8 طبق استاندارد DIN 17175 با طراحی چندپاس جهت حداکثر راندمان در دیگ روغن داغ اسپیرال.
- بدنه و پوسته: ساخته شده از ورق فولادی آلیاژی 17Mn4 مطابق DIN 17155 مناسب مخازن تحت فشار.
- جوشکاری صنعتی: اجرای جوش با روش TIG برای پاس ریشه و الکترود های E7018 / E7010 طبق استاندارد های WPS و PQR همراه با تست های NDT و رادیوگرافی در دیگ روغن داغ اسپیرال.
- عایقکاری: استفاده از پشم سنگ یا پشم سرامیک با ضخامت ۱۰۰ میلیمتر و روکش بیرونی آلومینیوم یا استیل برای جلوگیری از تلفات حرارتی.
مزایای استفاده از دیگ روغن داغ AOS‑1000
- ایمنی بسیار بالا: رسیدن به دمای ۳۵۰ درجه بدون نیاز به فشار بالا (برخلاف دیگ بخار).
- حذف تجهیزات گران قیمت: بدون نیاز به سختی گیر، مخزن کندانس، دیاریتر و مواد شیمیایی.
- طول عمر و پایداری بیشتر: عدم ایجاد رسوب، خوردگی و یخ زدگی در مدار حرارتی در دیگ روغن داغ اسپیرال.
- راهبری آسان: کنترل ساده، عدم نیاز به پایش دائمی و کاهش خطای انسانی.
تجهیزات جانبی قابل ارائه
این مدل همراه با مجموعه تجهیزات زیر جهت راه اندازی کامل ارائه می شود:
- مخزن انبساط و مخزن ذخیره روغن
- پمپ سیرکولاسیون روغن داغ ظرفیت بالا
- Gas Separator و Blocking Vessel
- مشعل گازی، گازوئیلی یا دوگانه سوز (بسته به سفارش)
- تابلو برق تمام اتوماتیک مجهز به کنترلرهای دما و فلوکنترل
خرید و قیمت دیگ های فولادی از آذرفرایند انرژی
آذرفرایند انرژی؛ پیشرو در ارائه راهکارهای نوین انتقال حرارت صنعتی.
برای دریافت قیمت و مشاوره تخصصی در خصوص مدلهای 100,۰۰۰ تا ۶,۰۰۰,۰۰۰ کیلوکالری، با واحد فنی تماس بگیرید.
