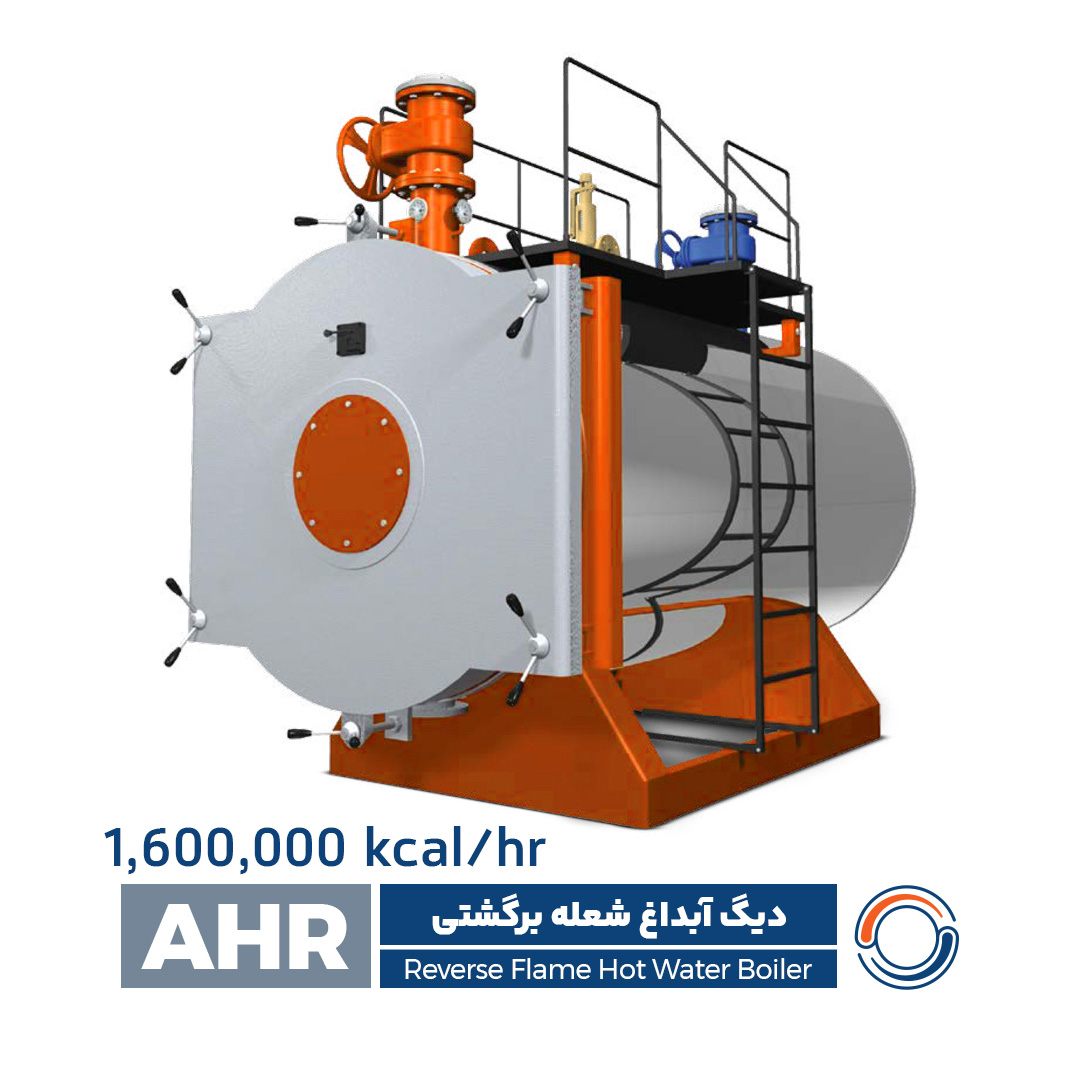

معرفی دیگ آبداغ شعله برگشتی مدل AHR‑1600
مدل AHR‑1600 از سری دیگ های پرظرفیت شرکت آذر فرایند انرژی است که با استفاده از فناوری شعله برگشتی و سیرکولاسیون حرارتی چند مرحله ای طراحی شده است. این ساختار موجب بیشترین بازیافت انرژی از گاز های داغ، افزایش راندمان، کاهش تنش حرارتی در بدنه و عملکرد نرم و ایمن سیستم می شود.
به دلیل ابعاد و حجم آب بالا، دیگ آبداغ شعله برگشتی گزینه ای مناسب برای خطوط تولید بزرگ و سیستم های گرمایش مرکزی با مصرف مداوم حرارت است.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار / اندازه |
|---|---|---|
| 1 | مدل | AHR‑1600 |
| 2 | ظرفیت حرارتی | 1,600,000 kcal/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | قطر دهانه ورودی / خروجی (In/Out) | 1½” / 2″ |
| 5 | سایز اتصال تخلیه (Drain) | 2″ |
| 6 | سایز اتصال شیر اطمینان (Safety Valve)** | 8″ |
| 7 | طول (L) | 2290 mm |
| 8 | عرض (W) | 1700 mm |
| 9 | ارتفاع (H) | 2200 mm |
| 10 | حجم آب (Liquid Volume)** | 2200 L |
| 11 | وزن (Weight)** | 4300 kg |
| 12 | فشار کاری | 6 – 10 bar |
ویژگی های طراحی و عملکرد
- طراحی شعله برگشتی سه مرحله ای (Reverse Flame) جهت افزایش راندمان حرارتی
- کاهش افت فشار در مسیر گاز های داغ و افزایش تبادل حرارت
- عملکرد پایدار در فشار های بالا (تا 10 بار) در دیگ آبداغ شعله برگشتی
- قابلیت نصب مشعل های گاز سوز، گازوئیل سوز و دوگانه سوز
- حفظ دمای یکنواخت و جلوگیری از شوک حرارتی در سیکل
- عایق کاری کامل جهت جلوگیری از تلفات انرژی در دیگ آبداغ شعله برگشتی
متریال ساخت
- بدنه و کوره از فولاد آتشخوار A516 Gr.70 / 17Mn4
- لوله های آتشخوار بدون درز ST35.8 یا ST45.8 مطابق DIN 17175
- جوشکاری توسط الکترود های استاندارد E7018 / E7010 طبق دستورالعمل WPS / PQR
- پوشش عایق حرارتی از پشم سنگ فشرده با روکش آلومینیومی تزئینی
- طراحی، ساخت و کنترل طبق الزامات استاندارد های بینالمللی
کنترل کیفیت و تست ها
- تست های غیرمخرب (UT، RT) بر روی تمامی درز های حساس
- آزمون فشار هیدرواستاتیک با ۱٫۵ برابر فشار طراحی (Test Pressure = 1.5 × Design Pressure)
- کنترل ابعادی و ضخامت پوسته
- صدور مدارک فنی شامل: گواهی متریال، نتایج تست ها، نقشه ساخت و مدارک کنترل کیفیت (Final Book)
استاندارد های ساخت
- ISIRI 4231 (استاندارد ملی ایران – دیگ های فولادی)
- BS EN 12953, BS 2790 (استاندارد طراحی و ایمنی دیگ آبداغ)
- ISIRI 7911 / INSO 22156 (استاندارد آزمون های مخازن تحت فشار)
- NFPA 85 و 86 برای الزامات ایمنی احتراق و عملکرد مشعل
کاربرد و محل استفاده (Applications)
دیگ آبداغ AHR‑1600 ویژهی پروژه هایی است که نیاز به حرارت مداوم با سطح بار بالا دارند، از جمله:
- کارخانه های صنایع شیمیایی و غذایی
- نیروگاه های فرآیندی کوچک و واحد های تولید برق حرارتی
- مراکز حرارتی شهرک های صنعتی و بیمارستان های بزرگ
- برج ها، مراکز خرید و تأسیسات گرمایش مرکزی با بار حرارتی بالا
- سیستم های گرمایش متمرکز صنایع سنگین و فلزی
مزایا و خدمات پس از فروش در دیگ آبداغ شعله برگشتی
- راندمان بالا و صرفه جویی در انرژی
- طول عمر زیاد با حداقل نیاز به تعمیرات
- طراحی ایمن و مطابق استاندارد بینالمللی
- پشتیبانی کامل فنی، گارانتی و خدمات پس از فروش از سوی شرکت آذر فرایند انرژی
