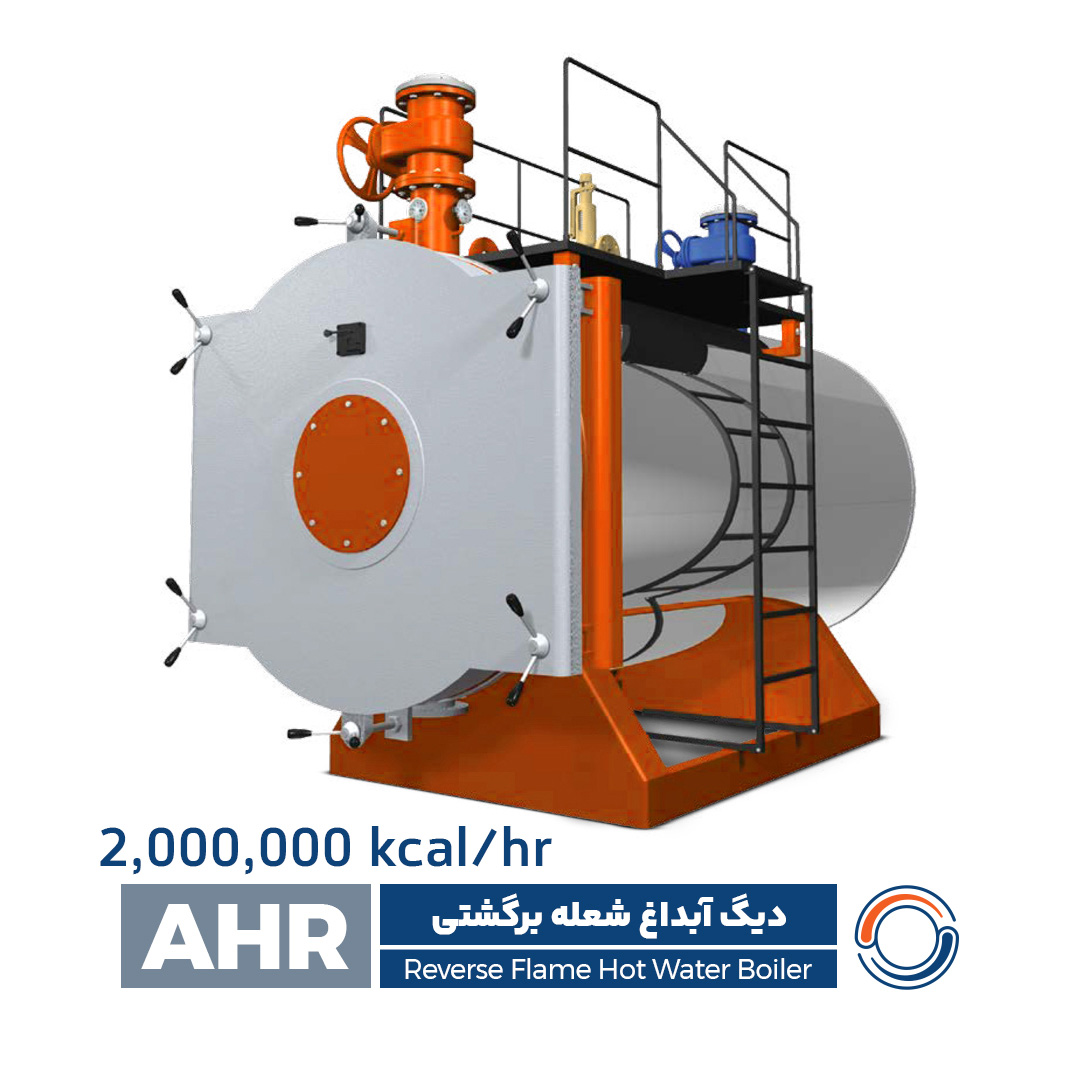

معرفی دیگ آبداغ شعله برگشتی مدل AHR‑2000
دیگ آبداغ AHR‑2000 یکی از مدل های پر ظرفیت سری AHR شرکت آذر فرایند انرژی است که برای کاربرد های صنعتی با بار حرارتی بسیار بالا طراحی شده است. ساختار شعله برگشتی باعث می شود شعله و گاز های داغ مسیر طولانی تری را در داخل کوره و لوله ها طی کنند و در نتیجه انتقال حرارت با راندمان بیشتری در دیگ آبداغ شعله برگشتی انجام شود.
این طراحی علاوه بر افزایش بازده حرارتی، باعث کاهش مصرف سوخت، کاهش تنش های حرارتی در بدنه و افزایش طول عمر دیگ می شود. حجم بالای آب در این مدل نیز موجب پایداری حرارتی و عملکرد یکنواخت در سیستم های گرمایش مرکزی بزرگ می گردد.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار / اندازه |
|---|---|---|
| 1 | مدل | AHR‑2000 |
| 2 | ظرفیت حرارتی | 2,000,000 kcal/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | قطر دهانه ورودی / خروجی (In/Out) | 1½” / 2″ |
| 5 | سایز اتصال تخلیه (Drain) | 2″ |
| 6 | سایز اتصال شیر اطمینان (Safety Valve) | 8″ |
| 7 | طول (L) | 2490 mm |
| 8 | عرض (W) | 1890 mm |
| 9 | ارتفاع (H) | 3745 mm |
| 10 | حجم آب (Liquid Volume) | 3745 L |
| 11 | وزن (Weight) | 5640 kg |
| 12 | فشار کاری | 6 – 10 bar |
ویژگی های طراحی و عملکرد
- طراحی مهندسی کوره شعله برگشتی چند مرحله ای برای افزایش راندمان
- انتقال حرارت مؤثر با حداقل تلفات انرژی در دیگ آبداغ شعله برگشتی
- توزیع یکنواخت حرارت در بدنه و لوله ها
- مناسب برای مشعل های گاز سوز، گازوئیل سوز و دوگانه سوز
- عملکرد پایدار در بارهای حرارتی بالا در دیگ آبداغ شعله برگشتی
- کاهش تنش های حرارتی و افزایش عمر مفید تجهیزات
- عایق کاری کامل جهت جلوگیری از اتلاف انرژی
متریال ساخت
- بدنه و کوره از فولاد آتشخوار A516 Gr.70 / 17Mn4
- لوله های آتشخوار بدون درز ST35.8 / ST45.8
- جوشکاری مطابق دستورالعمل های تایید شده WPS / PQR
- استفاده از الکترود های استاندارد E7018
- عایق حرارتی از پشم سنگ فشرده با روکش آلومینیومی مقاوم
کنترل کیفیت و تست ها
- بازرسی متریال اولیه و کنترل ابعادی در دیگ آبداغ شعله برگشتی
- تست های غیر مخرب UT و RT بر روی درز های جوش
- تست هیدرواستاتیک با فشار 1.5 برابر فشار طراحی
- ارائه دفترچه کامل فنی (Final Book) شامل گواهی متریال و گزارش تست ها
استاندارد های ساخت
ساخت این دیگ مطابق استاندارد های معتبر انجام می شود:
- ISIRI 4231
- BS EN 12953
- BS 2790
- ISIRI 7911
- INSO 22156
- NFPA 85
- NFPA 86
کاربرد و محل استفاده (Applications)
دیگ آبداغ AHR‑2000 برای پروژه های بزرگ صنعتی و تأسیسات با مصرف انرژی بالا کاربرد دارد، از جمله:
- کارخانه های صنایع شیمیایی، غذایی و پتروشیمی
- مراکز حرارتی شهرک های صنعتی
- مجتمع های مسکونی و تجاری بزرگ
- بیمارستان های بزرگ و مراکز درمانی تخصصی
- سیستم های گرمایش مرکزی در پروژه های زیرساختی بزرگ
مزایا و خدمات پس از فروش
- راندمان حرارتی بالا و کاهش مصرف سوخت
- طراحی صنعتی با دوام و طول عمر زیاد
- نگهداری آسان و دسترسی مناسب برای سرویس
- پشتیبانی فنی، آموزش اپراتوری و خدمات پس از فروش توسط آذر فرایند انرژی
خرید و قیمت دیگ های فولادی از آذرفرایند انرژی
