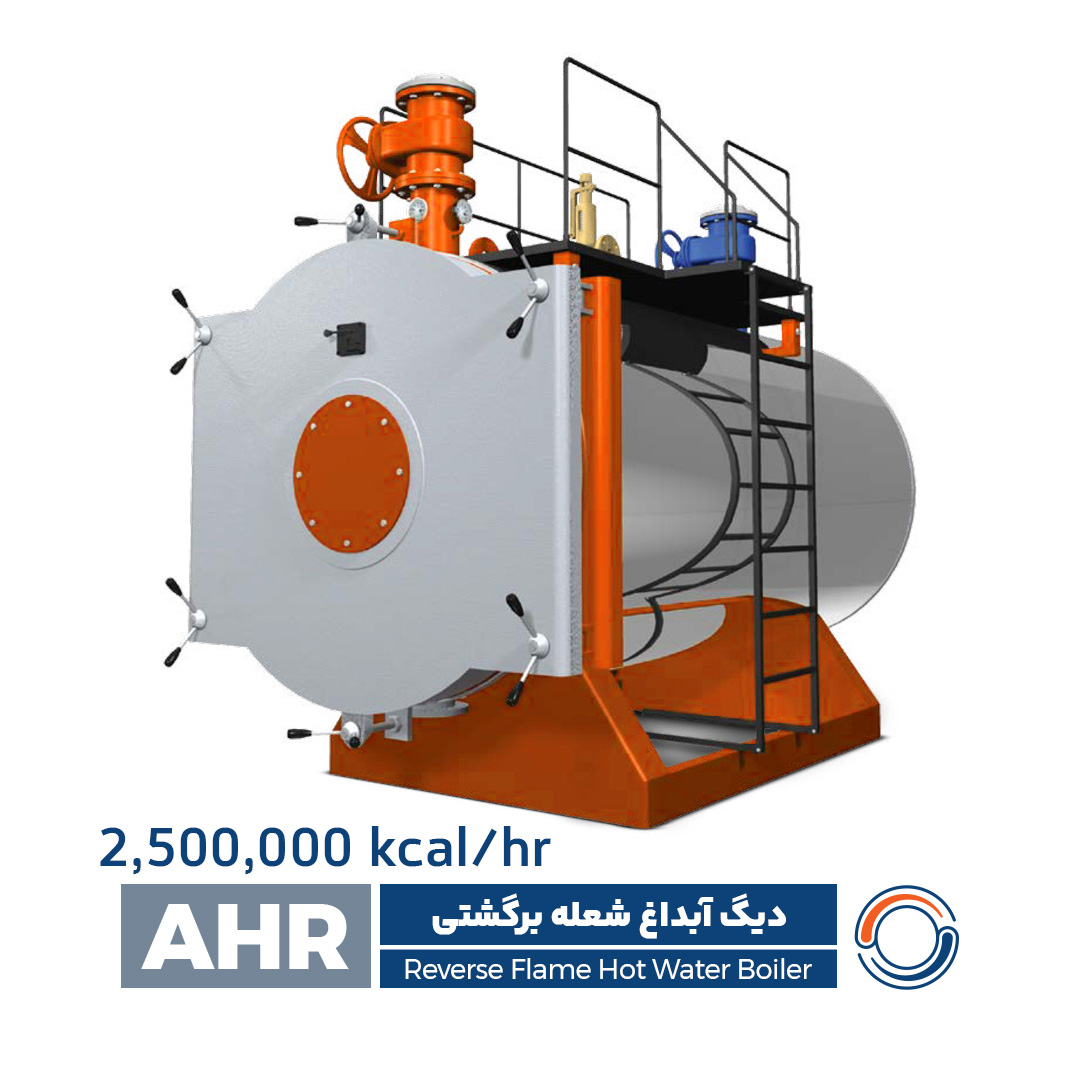

معرفی دیگ آبداغ شعله برگشتی مدل AHR‑2500
مدل AHR‑2500 یکی از بزرگ ترین و قدرتمند ترین دیگ های آبداغ سری AHR تولید شرکت آذر فرایند انرژی است که برای پروژه های صنعتی سنگین و سیستم های حرارتی با مصرف انرژی بالا طراحی شده است.
طراحی دیگ آبداغ شعله برگشتی در این دیگ باعث افزایش طول مسیر گاز های داغ در داخل کوره و لوله های آتشخوار شده و در نتیجه انتقال حرارت با راندمان بسیار بالاتری انجام می شود. این ویژگی علاوه بر کاهش مصرف سوخت و افزایش بهره وری انرژی، باعث توزیع یکنواخت حرارت و کاهش تنش های حرارتی در بدنه دیگ آبداغ شعله برگشتی می گردد.
حجم آب بالا و ساختار مهندسی شده این مدل، عملکرد پایدار و مطمئن در شرایط کاری مداوم و بار حرارتی بالا را تضمین می کند.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار / اندازه |
|---|---|---|
| 1 | مدل | AHR‑2500 |
| 2 | ظرفیت حرارتی | 2,500,000 kcal/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | قطر دهانه ورودی / خروجی (In/Out) | 2″ / 2″ |
| 5 | سایز اتصال تخلیه (Drain) | 2.5″ |
| 6 | سایز اتصال شیر اطمینان (Safety Valve) | 8″ |
| 7 | طول (L) | 2670 mm |
| 8 | عرض (W) | 2040 mm |
| 9 | ارتفاع (H) | 4195 mm |
| 10 | حجم آب (Liquid Volume) | 4195 L |
| 11 | وزن (Weight) | 6500 kg |
| 12 | فشار کاری | 6 – 10 bar |
ویژگی های طراحی و عملکرد
- طراحی پیشرفته کوره شعله برگشتی چند مرحله ای
- انتقال حرارت مؤثر و افزایش راندمان سیستم
- کاهش مصرف سوخت و بهینه سازی انرژی
- مناسب برای مشعل های گاز سوز، گازوئیل سوز و دوگانه سوز
- عملکرد پایدار در بارهای حرارتی سنگین
- توزیع یکنواخت حرارت در کل بدنه دیگ
- عایق کاری کامل برای کاهش اتلاف انرژی
متریال ساخت
- بدنه و کوره از فولاد آتشخوار A516 Gr.70 / 17Mn4
- لوله های آتشخوار بدون درز ST35.8 / ST45.8
- جوشکاری مطابق دستورالعمل های WPS / PQR
- استفاده از الکترود های استاندارد E7018
- عایق حرارتی از پشم سنگ فشرده با روکش آلومینیومی مقاوم
کنترل کیفیت و تست ها
- کنترل دقیق متریال اولیه و ابعاد ساخت
- تست های غیر مخرب UT و RT برای درز های جوش
- انجام تست هیدرواستاتیک با فشار 1.5 برابر فشار طراحی
- ارائه مدارک کامل فنی (Final Book) شامل گزارش تست ها و گواهی متریال
استاندارد های ساخت
ساخت این دیگ مطابق استاندارد های معتبر بینالمللی انجام می شود:
- ISIRI 4231
- BS EN 12953
- BS 2790
- ISIRI 7911
- INSO 22156
- NFPA 85
- NFPA 86
کاربرد و محل استفاده (Applications)
دیگ آبداغ AHR‑2500 برای پروژه های بسیار بزرگ صنعتی و تأسیسات با مصرف حرارتی بالا طراحی شده است، از جمله:
- کارخانه های پتروشیمی و صنایع سنگین
- مجتمع های صنعتی و شهرک های صنعتی بزرگ
- نیروگاه های کوچک و سیستم های تولید انرژی حرارتی
- بیمارستان ها و مراکز درمانی بزرگ
- مجتمع های مسکونی، برج ها و مراکز تجاری وسیع
مزایا و خدمات پس از فروش
- راندمان بالا و کاهش هزینه های سوخت
- دوام و طول عمر بالا در شرایط کاری سنگین
- نگهداری و سرویس آسان
- گارانتی، خدمات پس از فروش و پشتیبانی فنی توسط شرکت آذر فرایند انرژی
