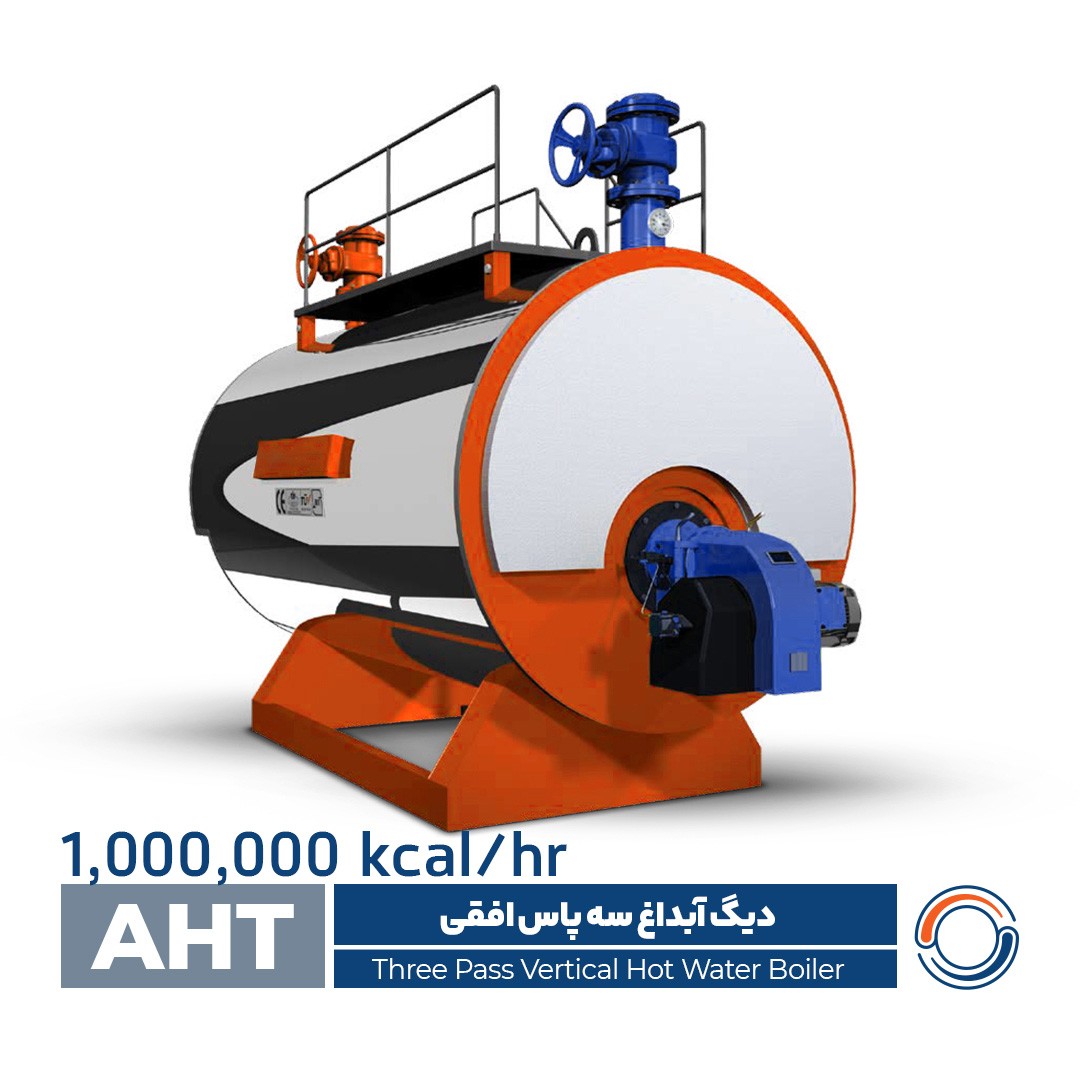

معرفی دیگ آب داغ سه پاس مدل AHT‑1000
دیگ آب داغ سه پاس افقی با هدف افزایش راندمان انتقال حرارت و بهینه سازی مصرف سوخت طراحی شده است. در این نوع دیگ، گاز های داغ حاصل از احتراق پس از ورود به کوره، در دو مسیر بعدی از داخل لوله های آتشخوار عبور کرده و در مجموع سه پاس حرارتی را طی می کنند.
این فرآیند باعث می شود انرژی حرارتی به صورت مؤثر به آب داخل دیگ منتقل شده و راندمان سیستم افزایش یابد. طراحی افقی دیگ نیز موجب توزیع یکنواخت حرارت در بدنه و کاهش تنش های حرارتی در طول زمان بهره برداری می شود.
دیگ های آب داغ سری AHT با استفاده از ورق های فولادی آتشخوار و لوله های بویلری استاندارد ساخته شده و مطابق با الزامات فنی بویلرسازی تولید می شوند. دسترسی مناسب به بخش های داخلی دیگ نیز باعث سهولت در عملیات سرویس، نگهداری و رسوب زدایی می شود.
این مدل به دلیل ظرفیت حرارتی مناسب، گزینه ای قابل اعتماد برای موتور خانه های بزرگ، مجتمع های مسکونی و تجاری، صنایع غذایی، بیمارستان ها و بسیاری از کاربردهای صنعتی است.
مشخصات فنی
| ردیف | مشخصه | مقدار |
|---|---|---|
| 1 | مدل | AHT‑1000 |
| 2 | ظرفیت حرارتی | 1,000,000 kcal/hr (ΔT=10°C) |
| 3 | ظرفیت (kg/hr) | 1000 kg/hr |
| 4 | فشار کاری | 6–20 bar |
| 5 | حجم آب داخل دیگ | 3432 لیتر |
| 6 | وزن حمل | 2161 kg |
| 7 | طول (L) | 3420 mm |
| 8 | عرض (W) | 1470 mm |
| 9 | ارتفاع (H) | 2100 mm |
| 10 | سایز ورودی آب | 1½ inch |
| 11 | سایز خروجی آب | 1½ inch |
| 12 | سایز درین | 2 inch |
| 13 | سایز سوپاپ اطمینان | 5 inch |
ویژگی های طراحی و عملکرد
- طراحی سه پاس واقعی فایرتیوب (Three Pass Fire Tube)
- انتقال حرارت مؤثر و افزایش راندمان حرارتی
- توزیع یکنواخت حرارت در طول بدنه دیگ
- قابلیت کار با مشعل گاز سوز، گازوئیل سوز و دوگانه سوز
- دسترسی آسان برای تمیزکاری و سرویس لوله ها
- عملکرد پایدار در شرایط بهره برداری مداوم در دیگ آب داغ سه پاس
- طراحی مقاوم در برابر تنش های حرارتی
مزایای رقابتی
- راندمان حرارتی مناسب در سیستم های گرمایشی صنعتی
- مصرف سوخت اقتصادی
- هزینه نگهداری پایین در دیگ آب داغ سه پاس
- طول عمر بالا در بهره برداری مداوم
- طراحی مناسب برای پروژه های ساختمانی و صنعتی بزرگ
متریال ساخت
- ورق فولادی آتشخوار مطابق DIN 17155
- لوله های آتشخوار ST35.8
- عایق حرارتی پشم سنگ با دانسیته بالا
- روکش بیرونی از ورق گالوانیزه رنگشده
کنترل کیفیت
- تست هیدرواستاتیک فشار
- تست های UT و RT بر روی درزهای جوش
- کنترل جوشکاری مطابق WPS / PQR
- بازرسی چشمی (VT)
- کنترل ابعادی و تست نشتی قبل از تحویل
استانداردها
- BS 2790
- DIN 4751
- ISIRI 4231
- ISO 9001
- ISO 14001
- ISO 45001
کاربرد ها
- موتورخانه های گرمایش مرکزی
- مجتمع های مسکونی و تجاری بزرگ
- بیمارستان ها و مراکز درمانی
- هتل ها و مراکز اقامتی
- صنایع غذایی و لبنی
- گلخانه ها و واحد های کشاورزیدیگ آب داغ سه پاس
