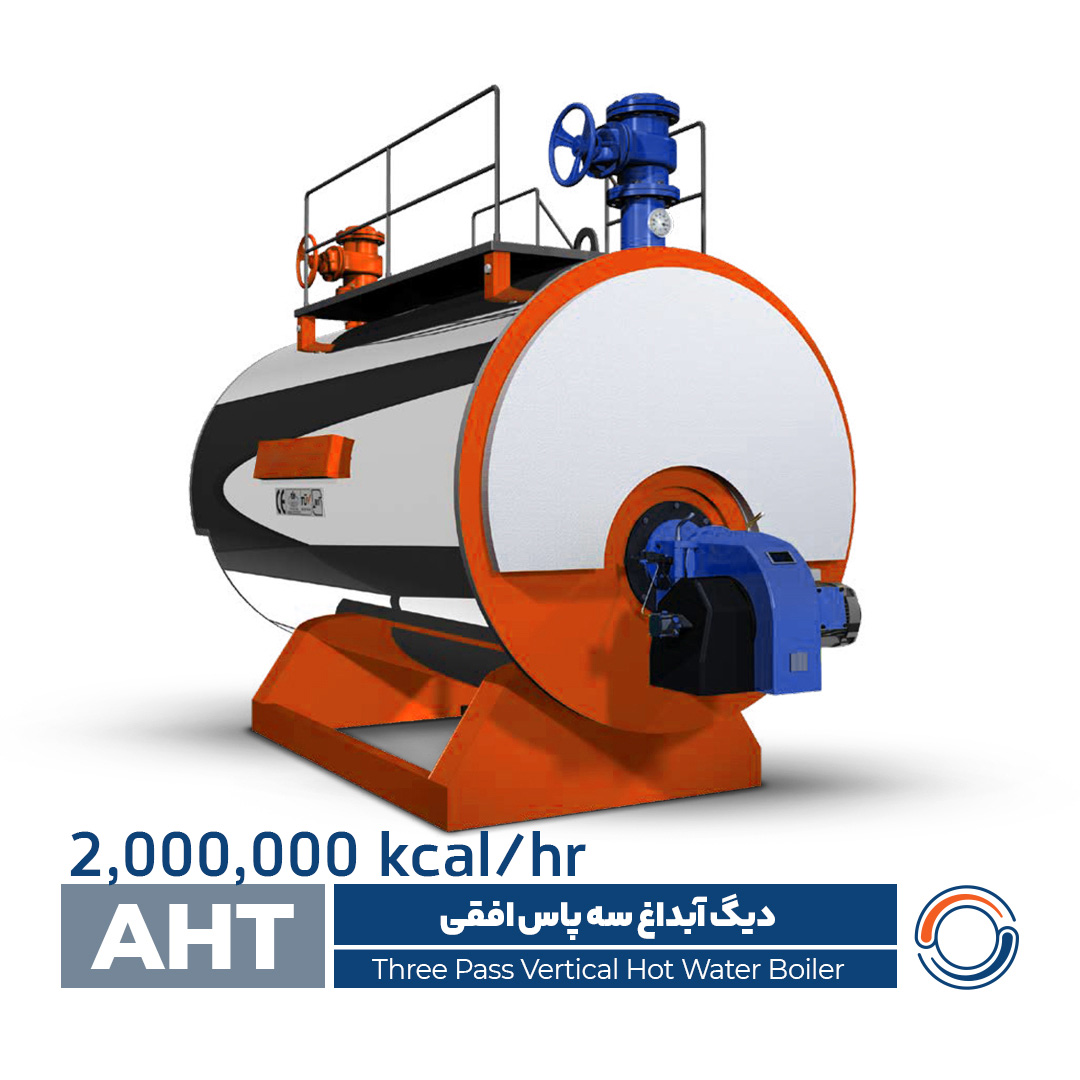

معرفی دیگ آب داغ سه پاس مدل AHT‑2000
دیگ آب داغ سه پاس افقی با هدف افزایش راندمان حرارتی، انتقال مؤثر انرژی و عملکرد پایدار در سیستم های گرمایش صنعتی طراحی شده است.
در این بویلر، گاز های داغ حاصل از احتراق ابتدا وارد کوره شده و سپس در دو مسیر مجزا از میان لوله های آتشخوار عبور می کنند و در مجموع سه پاس حرارتی را طی می کنند. این فرآیند موجب افزایش سطح تبادل حرارت و انتقال بهتر انرژی به آب داخل دیگ می شود.
طراحی افقی این دیگ باعث توزیع یکنواخت حرارت در بدنه شده و از ایجاد تنش های حرارتی جلوگیری می کند. همچنین دسترسی مناسب به لوله ها و بخش های داخلی دیگ، عملیات سرویس، تمیزکاری و نگهداری را در دیگ آب داغ سه پاس افقی ساده تر می سازد.
دیگ های آب داغ سری AHT با استفاده از متریال استاندارد بویلرسازی و مطابق با استاندارد های معتبر صنعتی تولید شده و برای استفاده در موتور خانه های بزرگ، صنایع مختلف و پروژه های تأسیساتی سنگین گزینه ای قابل اعتماد محسوب می شوند.
مشخصات فنی
| ردیف | مشخصه | مقدار |
|---|---|---|
| 1 | مدل | AHT‑2000 |
| 2 | ظرفیت حرارتی | 2,000,000 kcal/hr (ΔT=10°C) |
| 3 | ظرفیت (kg/hr) | 2000 kg/hr |
| 4 | فشار کاری | 6–20 bar |
| 5 | حجم آب داخل دیگ | 7069 لیتر |
| 6 | وزن حمل | 5620 kg |
| 7 | طول (L) | 4000 mm |
| 8 | عرض (W) | 1840 mm |
| 9 | ارتفاع (H) | 2530 mm |
| 10 | سایز ورودی آب | 2 inch |
| 11 | سایز خروجی آب | 2 inch |
| 12 | سایز درین | 2½ inch |
| 13 | سایز سوپاپ اطمینان | 8 inch |
ویژگی های طراحی و عملکرد
- طراحی سه پاس واقعی فایرتیوب (Three Pass Fire Tube)
- انتقال حرارت مؤثر و راندمان مناسب در دیگ آب داغ سه پاس افقی
- توزیع یکنواخت حرارت در بدنه دیگ
- قابلیت نصب مشعل گاز، گازوئیل یا دوگانه سوز
- دسترسی آسان برای سرویس و تمیزکاری لوله ها
- عملکرد پایدار در شرایط کاری مداوم
- طراحی مقاوم در برابر تنشهای حرارتی در دیگ آب داغ سه پاس افقی
مزایای رقابتی
- راندمان حرارتی مناسب در سیستم های گرمایشی صنعتی
- مصرف سوخت بهینه در دیگ آب داغ سه پاس افقی
- نگهداری و سرویس آسان
- طول عمر بالا در بهره برداری صنعتی
- مناسب برای پروژه های بزرگ تأسیساتی
متریال ساخت
- ورق فولادی آتشخوار مطابق DIN 17155
- لوله های آتشخوار ST35.8
- عایق حرارتی پشم سنگ با دانسیته بالا
- روکش بیرونی از ورق گالوانیزه رنگشده
کنترل کیفیت
- تست هیدرواستاتیک فشار
- تست های UT و RT برای درز های جوش
- کنترل فرآیند جوشکاری مطابق WPS / PQR
- بازرسی چشمی (VT)
- تست نهایی عملکرد قبل از تحویل
استانداردها
- BS 2790
- DIN 4751
- ISIRI 4231
- ISO 9001
- ISO 14001
- ISO 45001
کاربرد ها
- موتورخانه های مرکزی بزرگ
- مجتمع های مسکونی و تجاری بزرگ
- بیمارستان ها و مراکز درمانی
- هتل ها و مراکز اقامتی
- صنایع غذایی و فرآوری
- صنایع تولیدی و کارخانه ها
خرید و قیمت دیگ های فولادی از آذر فرایند انرژی
