توضیحات

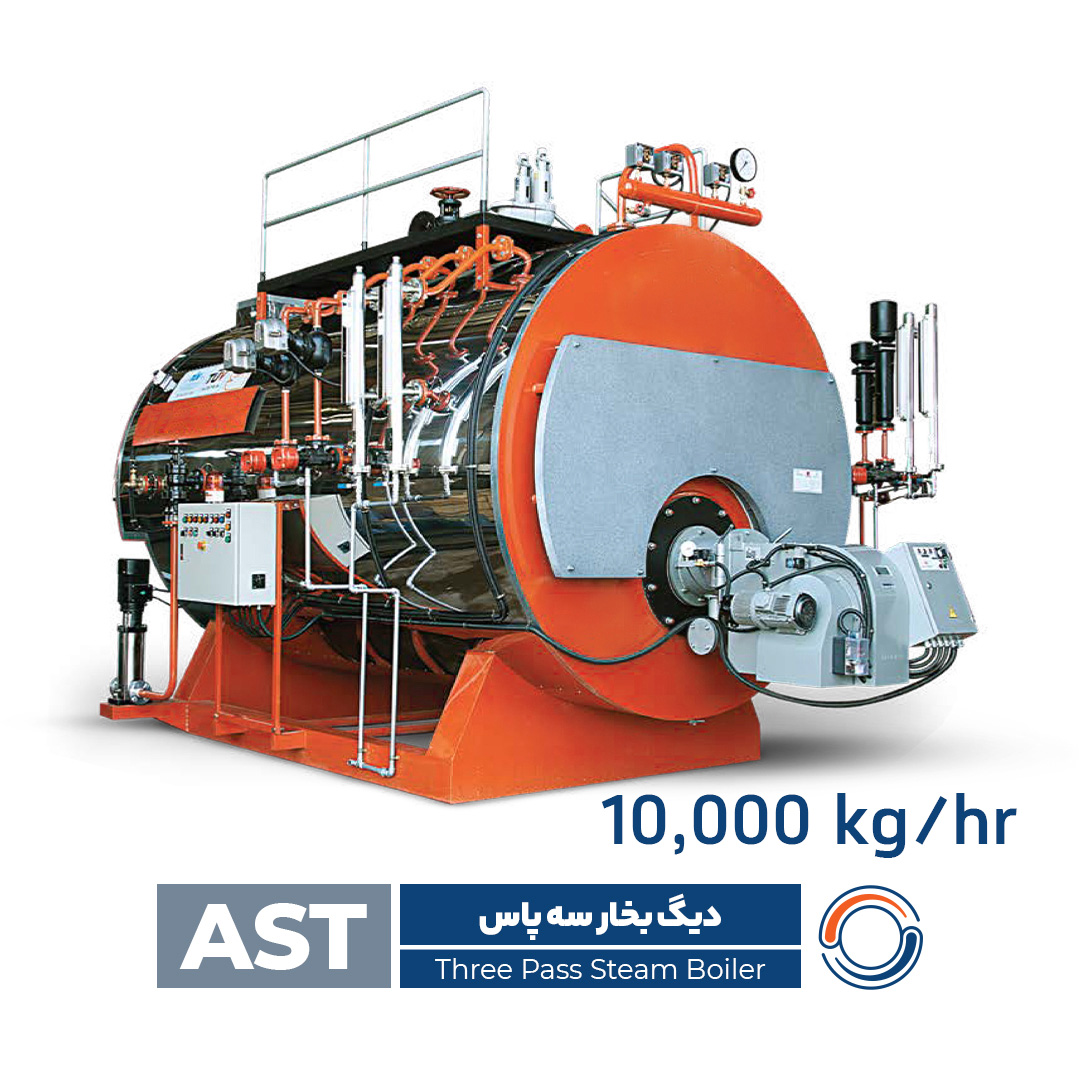

معرفی دیگ بخار سهپاس افقی مدل AST‑10000
دیگ بخار سه پاس افقی یکی از پرظرفیت ترین بویلر های صنعتی در سری AST است که برای کارخانه ها و مجتمع های صنعتی بزرگ طراحی شده است. این دیگ بخار سه پاس افقی با طراحی سه پاس واقعی، توربولاتور های افزایش انتقال حرارت و فضای بخار بزرگ، قادر است بخار خشک و پایدار را در شرایط کاری سنگین تأمین کند.
سیستم کنترل اتوماتیک، تجهیزات ایمنی چند مرحله ای و استفاده از متریال آتشخوار استاندارد باعث افزایش ایمنی، راندمان و طول عمر این دیگ بخار سه پاس افقی شده است.
دیگ بخار سه پاس افقی همچنین قابلیت تجهیز به سیستم های بهینه سازی انرژی مانند اکونومایزر، سوپرهیتر و دمپر دودکش را دارد که باعث کاهش مصرف سوخت و افزایش بهره وری حرارتی می شود.
مشخصات فنی
| ردیف | مشخصه | مقدار |
|---|---|---|
| 1 | مدل | AST‑10000 |
| 2 | ظرفیت تولید بخار | 10000 kg/hr |
| 3 | فشار کاری | 10–20 bar |
| 4 | حجم آب داخل دیگ | 14400 لیتر |
| 5 | خروجی بخار (Steam Outlet) | 2″ |
| 6 | ورودی آب تغذیه (Feed Water) | 3″ |
| 7 | شیر اطمینان (Safety Valve) | 2½” |
| 8 | شیر درین (Drain Valve) | 8″ |
| 9 | طول (L) | 5800 mm |
| 10 | عرض (W) | 3400 mm |
| 11 | ارتفاع (H) | 3750 mm |
| 12 | وزن سرویس | 21200 kg |
| 13 | وزن حمل | 35700 kg |
ویژگی های طراحی و عملکرد دیگ بخار سه پاس افقی
- طراحی سه پاس فایرتیوب صنعتی با راندمان بالا
- تولید بخار خشک و یکنواخت برای فرآیند های حساس صنعتی
- فضای بخار بزرگ برای پایداری فشار
- سیستم کنترل کاملاً اتوماتیک در دیگ بخار سه پاس افقی
- استفاده از توربولاتور های فولادی مقاوم در برابر حرارت
- دسترسی آسان برای تعمیر و نگهداری از طریق Manhole و Handhole
- سیستم های ایمنی چند مرحله ای شامل کنترل سطح آب و شیر های اطمینان
- سازگار با مشعل های گازسوز، گازوئیلی و دوگانه سوز
مزایای رقابتی
Heavy Industrial Capacity
طراحی شده برای کارخانه های بزرگ با مصرف بخار بسیار بالا.
Stable Steam Production
حفظ فشار و کیفیت بخار در بار های کاری سنگین.
Energy Efficiency
قابلیت نصب اکونومایزر برای کاهش مصرف سوخت.
Long Service Life
استفاده از متریال مقاوم و استاندارد برای عمر طولانی.
خدمات پس از فروش
- پشتیبانی فنی ۲۴/۷
- تأمین سریع قطعات یدکی
- راه اندازی و استارت آپ تخصصی
- گارانتی کامل تجهیزات
کنترل کیفیت
- تست های غیرمخرب UT / RT
- تست هیدرواستاتیک تحت فشار استاندارد
- جوشکاری مطابق WPS / PQR
- استفاده از الکترود های صنعتی E7018 و E6010
- تحویل مستندات کامل فنی (Final Book)
استاندارد ها و گواهی ها
- BS 2790
- ISIRI 4231
- DIN 17155
- ISO 9001:2015
- ISO 3834‑2:2021
- ISO 14001
- ISO 45001
- HSE‑MS
- EFQM Excellence Model
متریال ساخت
- ورق آتشخوار 17Mn4
- لوله های فایرتیوب ST35.8
- عایق حرارتی: پشم سنگ + الیاف سرامیکی
- پوشش بیرونی: استنلس استیل
- درب جلو و عقب: سیمان نسوز 1700°C
کاربرد ها (Applications)
- صنایع غذایی بزرگ
- صنایع پتروشیمی و شیمیایی
- مجتمعهای صنعتی بزرگ
- صنایع نساجی سنگین
- نیروگاههای کوچک صنعتی
- بیمارستانها و مجتمعهای درمانی بزرگ
خرید و قیمت دیگ های فولادی از آذر فرایند انرژی
