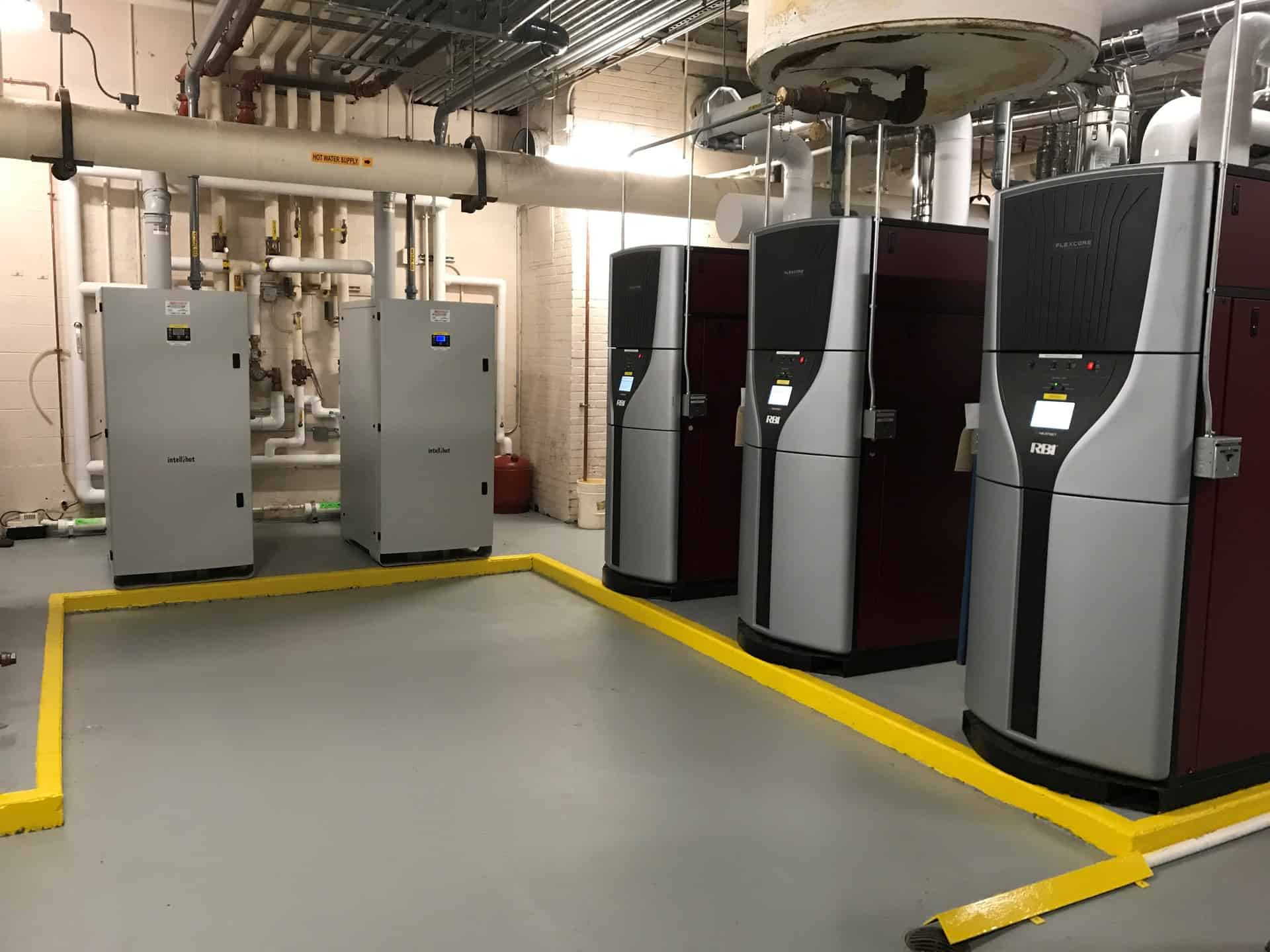

دیگ آبگرم چگالشی یا Condensing Boiler یکی از پیشرفته ترین تجهیزات گرمایشی در سیستم های موتورخانه ای و تاسیساتی است که با هدف افزایش راندمان انرژی و کاهش مصرف سوخت طراحی شده است. این نوع دیگ آبگرم با استفاده از حرارت نهفته موجود در گاز های خروجی، انرژی بیشتری نسبت به دیگ های معمولی تولید می کند و به همین دلیل به عنوان گزینه ای اقتصادی و دوستدار محیط زیست شناخته می شود.

↩مشاوره رایگان: 09394135596 📞

نحوه عملکرد دیگ آبگرم چگالشی

در دیگ های آبگرم معمولی، بخش زیادی از حرارت از طریق دودکش به بیرون منتقل می شود. اما در دیگ آبگرم چگالشی، گاز های داغ خروجی قبل از خروج از سیستم سرد می شوند تا بخار آب موجود در آن ها به مایع تبدیل شود. این فرآیند که به آن چگالش گفته می شود، باعث آزاد شدن حرارت نهفته می گردد و این انرژی مجددا برای گرم کردن آب سیستم استفاده می شود. در نتیجه راندمان دیگ به شکل قابل توجهی افزایش پیدا می کند.

راندمان بالای دیگ آبگرم چگالشی

یکی از مهم ترین مزایای دیگ آبگرم چگالشی، راندمان بسیار بالا آن است که در برخی مدل ها به بیش از ۹۰ درصد می رسد. این راندمان بالا به معنای مصرف سوخت کمتر برای تولید همان میزان گرما است. کاهش مصرف گاز یا سوخت مایع باعث کاهش هزینه های انرژی در بلند مدت می شود و این موضوع برای ساختمان های مسکونی، تجاری و صنعتی اهمیت زیادی دارد.

کاربرد دیگ آبگرم چگالشی در ساختمان ها

دیگ آبگرم چگالشی در انواع ساختمان ها قابل استفاده است و انعطاف پذیری بالایی دارد.

ساختمان های مسکونی

در ساختمان های مسکونی، به ویژه مجتمع های آپارتمانی و ویلا ها، دیگ آبگرم چگالشی برای تامین گرمایش شوفاژ و آب گرم مصرفی استفاده می شود. عملکرد پایدار و صدای کم این دیگ ها، آن ها را به گزینه ای مناسب برای فضا های مسکونی تبدیل کرده است.

ساختمان های اداری و تجاری

در ساختمان های اداری، هتل ها، مراکز خرید و فضا های تجاری، مصرف انرژی نقش مهمی در هزینه های جاری دارد. استفاده از دیگ آبگرم چگالشی باعث کاهش چشمگیر هزینه های سوخت و افزایش بهره وری سیستم گرمایشی می شود.

کاربرد در صنایع سبک

در برخی صنایع سبک که نیاز به آب گرم با دمای کنترل شده دارند، دیگ آبگرم چگالشی انتخابی مناسب است. این دیگ ها به دلیل کنترل دقیق دما و راندمان بالا، در فرآیند های صنعتی نیز کاربرد دارند.

مزایای دیگ آبگرم چگالشی

دیگ آبگرم چگالشی مزایای متعددی دارد که آن را از دیگ های سنتی متمایز می کند.

کاهش مصرف سوخت

با بازیافت حرارت گاز های خروجی، مصرف سوخت به میزان قابل توجهی کاهش می یابد. این موضوع علاوه بر کاهش هزینه ها، به حفظ منابع انرژی نیز کمک می کند.

کاهش آلایندگی زیست محیطی

دیگ های آبگرم چگالشی میزان انتشار گاز های آلاینده مانند دی اکسید کربن را کاهش می دهند. این ویژگی آن ها را به گزینه ای سازگار با استاندارد های زیست محیطی تبدیل کرده است.

طول عمر بالا

طراحی مدرن و استفاده از متریال مقاوم در برابر خوردگی باعث افزایش طول عمر دیگ آبگرم چگالشی می شود. سیستم چگالش معمولا از فولاد ضد زنگ یا آلیاژ های مقاوم ساخته می شود تا در برابر اسید های حاصل از چگالش مقاومت کافی داشته باشد.

اشغال فضای کمتر

بسیاری از دیگ های آبگرم چگالشی دارای طراحی جمع و جور هستند و فضای کمتری نسبت به دیگ های قدیمی اشغال می کنند. این ویژگی برای موتورخانه های کوچک اهمیت زیادی دارد.

با وجود مزایای متعدد، دیگ آبگرم چگالشی محدودیت هایی نیز دارد. هزینه اولیه خرید این دیگ ها معمولا بیشتر از دیگ های سنتی است. همچنین عملکرد بهینه آن ها نیازمند سیستم گرمایشی با دمای برگشت پایین مانند گرمایش از کف یا رادیاتور های مدرن است. در صورت عدم رعایت این شرایط، راندمان واقعی کاهش پیدا می کند.

نکات مهم در انتخاب دیگ آبگرم چگالشی

برای انتخاب دیگ آبگرم چگالشی مناسب باید به ظرفیت گرمایشی مورد نیاز، نوع مصرف، فضای نصب و کیفیت آب توجه شود. استفاده از سیستم تصفیه آب و نگهداری منظم نقش مهمی در حفظ راندمان و طول عمر دیگ دارد. همچنین انتخاب برند معتبر و خدمات پس از فروش مناسب اهمیت زیادی دارد.

طراحی و تولید دیگ آبگرم چگالشی

دیگهای آبگرم چگالشی (condensing Boiler) ساخت شرکت آذرفرایند انرژی  از ظرفیت 100000kal/hr تا ظرفیت 3500000kal/hr با فشار کار 6-10 bar  تولید می گردند.در بویلرهای آبگرم فولادی متداول در کشور گازهای حاصل از احتراق پس از گرم نمودن آب در گردش سیستم ، با دمای بالا از طریق دودکش در محیط خارج تخلیه میگردند. تخلیه گازهای حاصل از احتراق با دمای بالا ، تلفات شدید انرژی را تحمیل می‌نماید. علاوه بر این حجم آبگیری بالا و محدودیت در دمای آب برگشتی از سایر مشکلات دیگ های مذکور است. دمای آب برگشتی باید به گونه ای باشد تا از تقطیر گازهای داغ خروجی جلوگیری شود . تقطیر باعث خرابی بویلر و کوتاه شدن عمر مفید آن میگردد.

اگر طراحی سیستم به حد کافی بالا بودن درجه آب برگشتی را تضمین ننماید، بویلرهای دارای لوله فولادی و یا مسی یا چدنی دچار خرابی میشوند. دیگ چگالشی ساخت شرکت آذر فرایند انرژی دارای کاربری آسان ، راندمان حدود 98 درصد و قابلیت کارکرد با مشعلهای معمولی (نیاز به مشعل تشعشعی نمی‌باشد) را دارد . راندمان بالای حرارتی ، جنبه های مثبت زیست محیطی ، سهولت در نصب و نگهداری و کاهش هزینه انرژی از مهمترین ویژگیهای دیگ چگالشی است.

مزایای دیگ های چگالشی آذر فرایند انرژی:

1.راندمان نزدیک به 100%

2.کاهش مصرف سوخت و انرژی نسبت به دیگ های آبگرم فولادی متداول در کشور

3.پایین بودن دمای دودکش (65تا70 درجه سانتیگراد)

4.کمک به کاهش آلودگی محیط زیست

فرآیند تولید دیگ آبگرم چگالشی

در این طرح تولید دیگ آبگرم چگالشی از مواد ومتریال موجود در کشور و بر اساس طراحی صورت گرفته از سه قسمت غیر تحت فشار ، تحت فشار و تحت چگالش تشکیل میگردد. در قسمت غیر تحت فشار، شامل قاب ، درب‌ها و پایه‌ها از متریال فولادی St37.2 و در قسمت تحت فشار شامل پوسته ، کوره ، شبکه ها از متریال فولاد آلیاژی با مشخصات 17Mn4 ودر قسمت چگالش از متریال stainless steel  شامل لوله ها و شبکه ها با مشخصات ss316L استفاده میگردد.

در این بویلر حرارتی که توسط خروج گازهای داغ تلف میشود، جذب میگردد و بخار آب موجود با از دست دادن گرمای نهان تبخیر به آب مایع (CONDENSE) تبدیل میشود و این گرمای نهان به آب داده میشود که این عمل بازدهی و راندمان کارکرد دیگ را تا 15 درصد افزایش داده وتا 98 درصد تعیین میگردد.

دمای گازهای حاصل از احتراق در دودکش تا 65 درجه سانتیگراد کاهش یافته ودر نتیجه باعث کاهش مصرف سوخت و انرژی میشود. ویژگی کندانس تولید شده کمی اسیدی میباشد یعنی مقدار PH آب بین 3-5 میباشد. بنابر این درانتخاب متریال برای قسمت چگالش که در معرض خوردگی است از آلیاژ SS316L استفاده میگردد و کندانس تولید شده در قسمت چگالش به فاضلاب تخلیه میگردد.

مشخصات فنی دیگ آبگرم چگالشی آذر فرایند

1. ظرفیت از ۱۰۰۰۰۰ تا ۳۵۰۰۰۰۰ کیلوکالری بر ساعت

2. فشار کاری ۶ تا ۱۰ بار

3.  تجهیزات کنترلی تمام اتوماتیک و سیستم برقی یکپارچه

4. استفاده از ورق فولادی با آلیاژ 17mn4 طبق استاندارد DIN7155 برای قسمت های تحت فشار

5. استفاده از ورق استنلس استیل SS316L در قسمت تحت چگالش

6. استفاده از لوله های استنلس استیل SS316 در قسمت تحت چگالش

7. استفاده از توربولاتور به منظور افزایش تبادل حرارتی در تیوب ها

8 .دمای گازهای حاصل از احتراق در دودکش بین ۷۰ – ۶۵ درجه سانتی گراد

 9. بازرسی از متریال مصرفی تمامی مراحل ،تولید کلیه تست های انجام یافته و انجام تستهای (NDT) در تمامی مراحل جوشکاری توسط واحد کنترل کیفیت دارای مجوز از اداره استاندارد

نگهداری و سرویس دیگ آبگرم چگالشی توسط آذر فرایند

نگهداری و سرویس دیگ آبگرم چگالشی توسط آذر فرایند با هدف حفظ راندمان بالا و افزایش طول عمر تجهیزات انجام می شود. بررسی مبدل حرارتی، کنترل سیستم چگالش و اطمینان از تخلیه صحیح آب اسیدی از مهم ترین مراحل سرویس دوره ای است. تنظیم مشعل و کنترل نسبت هوا به سوخت نقش موثری در کاهش مصرف انرژی دارد.

آذر فرایند با استفاده از تکنسین های متخصص، سرویس منظم و اصولی را مطابق استاندارد های فنی انجام می دهد. انجام به موقع سرویس از بروز خوردگی و افت عملکرد جلوگیری می کند. این خدمات باعث عملکرد پایدار و ایمن دیگ آبگرم چگالشی در بلند مدت می شود.
