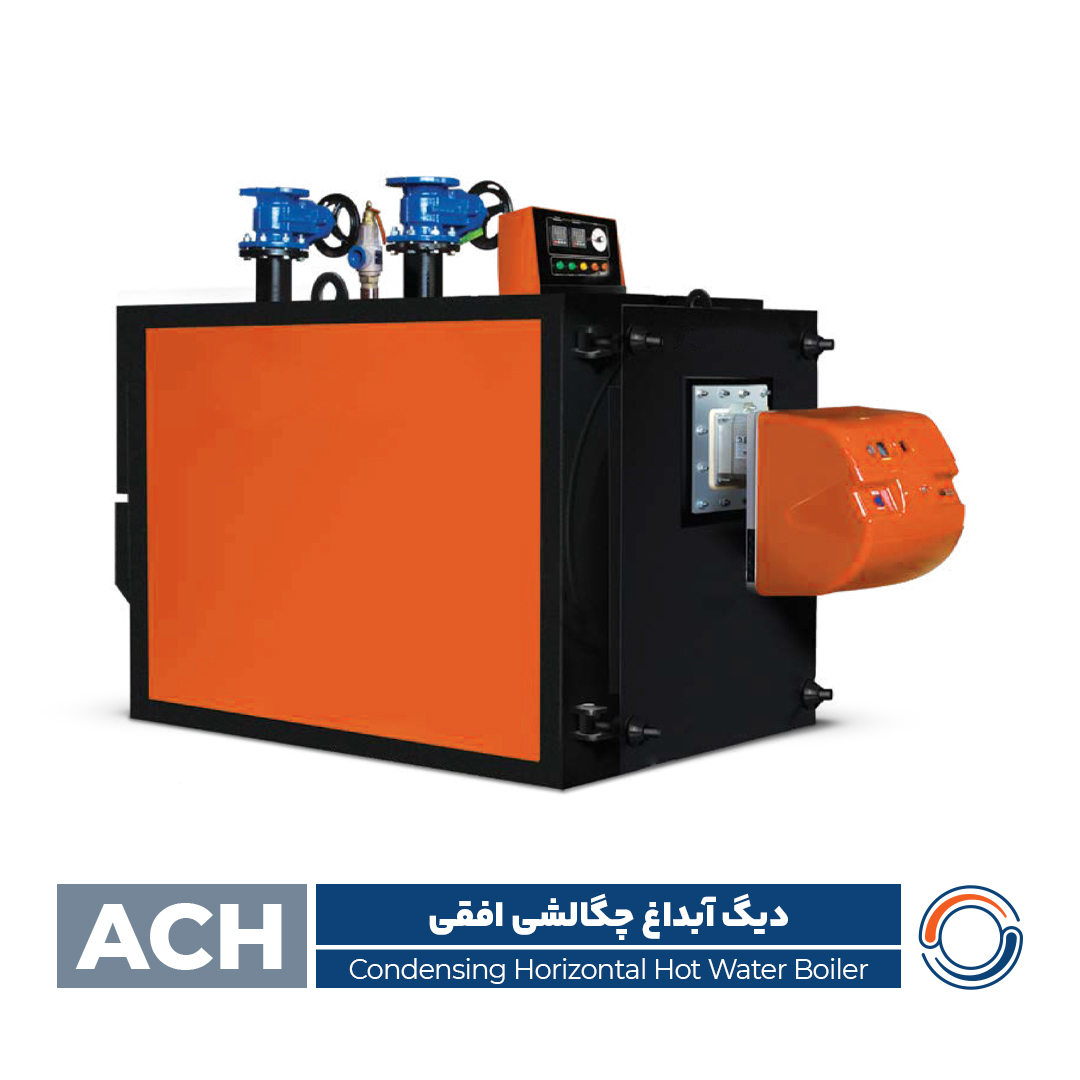

دیگ آبگرم چگالشی – ACH

خرید، قیمت و مشخصات فنی دیگ چگالشی آب‌گرم موتورخانه

بازه ظرفیت: 100,000 تا 3,500,000 کیلوکالری بر ساعت

فشار کاری: 6 تا 10 بار

معرفی محصول

دیگ آبگرم چگالشی – ACH یکی از پیشرفته‌ترین نسل بویلرهای حرارتی است که با فناوری چگالشی (Condensing Technology) راندمان بسیار بالاتری نسبت به دیگ‌های فولادی و چدنی معمولی ارائه می‌دهد.

در این نوع دیگ، انرژی پنهان بخار آب موجود در دود حاصل از احتراق نیز بازیافت می‌شود و همین موضوع موجب افزایش راندمان تا بیش از 105% (برحسب LHV) و کاهش محسوس مصرف گاز می‌شود.

دیگ چگالشی ACH مناسب ساختمان‌ها، هتل‌ها، بیمارستان‌ها، مجتمع‌های مسکونی و همچنین پروژه‌های صنعتی است که به مصرف سوخت پایین، راندمان بالا و عمر طولانی دیگ نیاز دارند.

ویژگی‌های کلیدی دیگ چگالشی ACH

• تجهیزات کنترلی تمام خودکار
• سیستم برقی یکپارچه
• کاربری بسیار آسان و عملکرد بدون نیاز به اپراتور دائم
• راندمان حرارتی بسیار بالا (به دلیل بازیافت گرمای دود)
• نصب سریع و آسان
• قابلیت اتصال به سیستم کنترل هوشمند موتورخانه
• مناسب برای فشار 6 تا 10 بار

ویژگی‌های فنی (Technical Features)

• بازه ظرفیت: 100,000 تا 3,500,000 kcal/hr
• فشار کاری: 6–10 bar
• دمای گاز خروجی دودکش: 65–70 درجه سانتی‌گراد
• طراحی مطابق استاندارد DIN17155
• تست‌های کامل NDT در تمام مراحل جوشکاری
• مجهز به توربولاتور برای افزایش تبادل حرارت
• مصرف سوخت پایین‌تر نسبت به دیگ معمولی
• قابلیت کار با مشعل گاز یا گازوئیل

متریال ساخت (Materials)

• بدنه از ورق فولادی 17MN4
• قسمت‌های تحت چگالش از استنلس استیل SS304 یا SS316L
• استفاده از توربولاتور در تیوب‌ها جهت افزایش سطح انتقال حرارت
• ورق‌ها و لوله‌ها با گرید مقاوم در برابر خوردگی و دمای بالا
• جوشکاری با WPS و PQR معتبر

کنترل کیفیت (Quality Control)

• بازرسی کامل مواد اولیه
• نظارت بر مراحل ساخت توسط سازمان استاندارد
• انجام تست‌های غیرمخرب NDT در تمام مراحل جوشکاری
• تست فشار بر اساس استاندارد DIN
• کنترل نهایی ظرفیت، عملکرد و دما قبل از تحویل

گواهی‌نامه‌ها: DIN17155 / WPS / PQR

کاربردها

• موتورخانه‌های مرکزی
• مجتمع‌های بزرگ مسکونی
• هتل‌ها و بیمارستان‌ها
• برج‌ها و ساختمان‌های تجاری
• صنایع غذایی و دارویی
• سیستم‌های گرمایش صنعتی نیازمند راندمان بالا

ظرفیت‌های تولیدی دیگ چگالشی ACH

Range:

100,000 تا 3,500,000 Kcal/hr

(معادل 116 تا 4069 کیلووات)

دسته‌بندی ظرفیت‌ها

کوچک: 100,000 تا 300,000 کیلوکالری

متوسط: 300,000 تا 800,000 کیلوکالری

بزرگ: 800,000 تا 1,500,000 کیلوکالری

صنعتی: 1,500,000 تا 3,500,000 کیلوکالری

جدول ابعاد و مشخصات مدل‌های ACH

Size   Chimney   H     W     L     Weight   Pressure   Capacity   KW    Model
---------------------------------------------------------------------------------
2"     200      1250   850   1600   550      6-10       100000     116   ACH-100
2.5"   200      1350   850   1700   650      6-10       150000     174   ACH-150
2.5"   250      1350   850   1750   750      6-10       200000     232   ACH-200
3"     250      1350   850   2100   850      6-10       250000     290   ACH-250
3"     300      1400   910   2050   950      6-10       300000     348   ACH-300
4"     300      1400   910   2250  1050      6-10       350000     407   ACH-350
4"     350      1600  1030   2250  1150      6-10       400000     465   ACH-400
4"     400      1900   850   2600  1300      6-10       450000     523   ACH-450
4"     400      1900   850   2650  1350      6-10       500000     581   ACH-500
5"     400      1950   880   2750  1500      6-10       600000     697   ACH-600
5"     450      2100   930   2700  1700      6-10       700000     813   ACH-700
5"     450      2270  1010   2800  2100      6-10       800000     930   ACH-800
5"     500      2270  1010   2800  2400      6-10       900000    1046   ACH-900
5"     500      2270  1010   2850  2800      6-10      1000000    1162   ACH-1000
5"     500      2270  1010   3400  3400      6-10      1250000    1453   ACH-1250
6"     550      2420  1100   3600  3900      6-10      1500000    1744   ACH-1500
6"     550      2420  1100   3900  4400      6-10      1750000    2034   ACH-1750
6"     600      2420  1100   4350  5000      6-10      2000000    2325   ACH-2000
6"     600      2640  1200   4500  5600      6-10      2250000    2616   ACH-2250
6"     600      2640  1200   4750  6200      6-10      2500000    2906   ACH-2500
8"     700      2860  1300   5100  6700      6-10      3000000    3488   ACH-3000
8"     700      2860  1300   5500  7400      6-10      3500000    4069   ACH-3500

مزایای دیگ چگالشی ACH نسبت به دیگ معمولی

• 15 تا 25 درصد مصرف انرژی کمتر
• دمای دودکش بسیار پایین (65–70°C)
• سازگار با مشعل‌های کم‌صدا
• کاهش آلودگی محیط زیست
• عمر بیشتر مبدل حرارتی
• مناسب فضاهای کم‌جا
• بازده بالای احتراق و بازیافت انرژی دود

راهنمای انتخاب ظرفیت دیگ ACH

انتخاب دیگ چگالشی به موارد زیر بستگی دارد:

• متراژ ساختمان یا بار حرارتی پروژه
• نوع سیستم گرمایش (رادیاتور / فن‌کویل / هواساز)
• دمای آب رفت مورد نیاز
• نوع عایق‌بندی ساختمان

فرمول تقریبی:

مصرف گرمایی ساختمان (kcal/hr) = متراژ × 90 تا 110

مثال:

ساختمان 500 متر:

500 × 100 = 50,000 kcal/hr

پس دیگ ACH-100 انتخاب مناسبی است.

جمع‌بندی نهایی

دیگ آبگرم چگالشی ACH انتخابی ایده‌آل برای پروژه‌هایی است که به مصرف انرژی پایین، راندمان بالا، طول عمر زیاد و عملکرد کاملاً خودکار نیاز دارند.

با استفاده از متریال فولادی 17MN4 و استنلس استیل 304/316، تست‌های NDT و استاندارد DIN17155، این سری از بویلرها یکی از مطمئن‌ترین گزینه‌ها برای موتورخانه‌های مدرن و صنعتی هستند.

خرید و قیمت دیگ های فولادی از آذر فرایند انرژی
