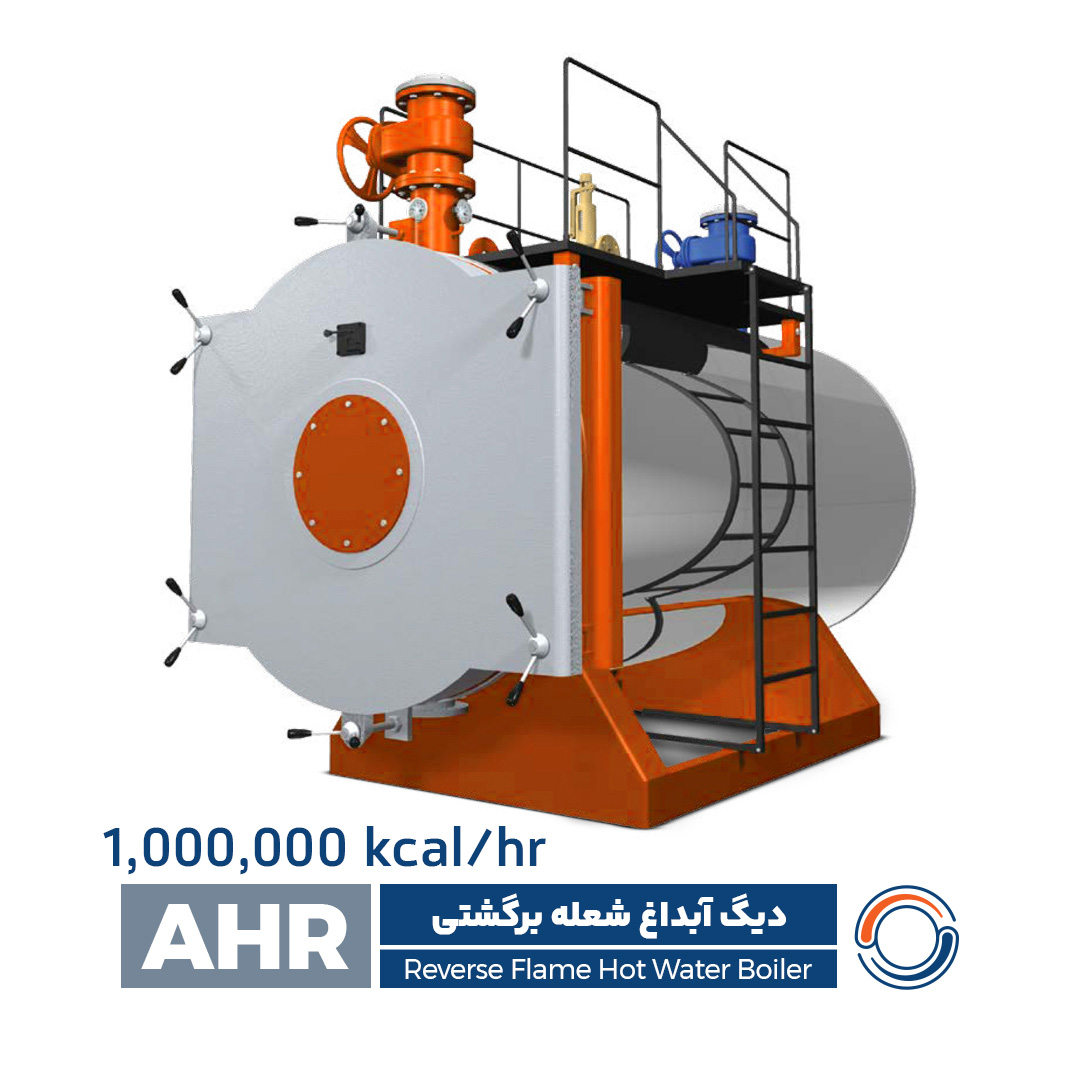

معرفی دیگ آبداغ شعله برگشتی مدل AHR‑1000
مدل AHR‑1000 از سری دیگهای آبداغ شعله برگشتی شرکت آذر فرایند انرژی،
برای نیازهای گرمایشی در ظرفیت بالا طراحی شده است. در این نوع بویلر، شعله پس از احتراق کامل درون کوره برگشته و از میان لولههای انتقال حرارت عبور میکند که باعث جذب مؤثر انرژی حرارتی و کاهش مصرف سوخت میشود.
ساختار فشرده، ایمنی بالا و طراحی استاندارد این مدل را برای مصارف صنعتی و تأسیسات مرکزی بسیار مناسب ساخته است.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار / اندازه |
|---|---|---|
| 1 | مدل | AHR‑1000 |
| 2 | ظرفیت حرارتی | 1,000,000 kcal/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | قطر دهانه ورودی / خروجی (In/Out) | 1½” / 1½” |
| 5 | سایز اتصال تخلیه (Drain) | 1½” |
| 6 | سایز اتصال شیر اطمینان (Safety) | 6″ |
| 7 | طول (L) | 2050 mm |
| 8 | عرض (W) | 1500 mm |
| 9 | ارتفاع (H) | 1785 mm |
| 10 | ارتفاع با متعلقات | 1785 mm |
| 11 | وزن | 2837 kg |
| 12 | ظرفیت آب | 1785 L |
ویژگیهای طراحی و عملکرد
- طراحی کوره برگشتی سهمرحلهای جهت افزایش راندمان حرارتی
- انتقال حرارت یکنواخت در سراسر پوسته و لولهها
- گردش مؤثر آب، جلوگیری از نقاط داغ موضعی و کاهش خوردگی
- سازگار با مشعلهای گاز، گازوئیل و دوگانهسوز
- امکان نصب کنترلرهای دیجیتال و سیستمهای ایمنی خودکار
- صدای پایین و عملکرد پایدار در بارهای مختلف حرارتی
متریال ساخت
- بدنه از فولاد آتشخوار A516 Gr.70 / 17Mn4
- لولههای آتشخوار بدون درز ST35.8 / ST45.8
- جوشکاری با الکترودهای E7018 / E7010 طبق دستورالعمل WPS / PQR
- عایق پشم سنگ نسوز با روکش محافظ آلومینیومی
- طراحی مطابق الزامات ایمنی NFPA 85 و NFPA 86
کنترل کیفیت و تستها
- بازرسی مواد اولیه قبل از ساخت
- تستهای غیرمخرب UT و RT
- تست هیدرواستاتیک در فشار 1.5 برابر فشار اسمی
- ارائه دفترچه فنی (Final Book) شامل گزارش تستها، نقشهها و گواهی متریال
استانداردهای ساخت
تولید بر اساس استانداردهای معتبر بینالمللی:
ISIRI 4231
BS EN 12953
BS 2790
ISIRI 7911
INSO 22156
BS 855
کاربرد و محل استفاده (Applications)
مدل AHR‑1000 برای ظرفیتهای بالا در پروژههای صنعتی و ساختمانی مناسب است، از جمله:
- کارخانههای صنایع غذایی و شیمیایی
- مراکز درمانی و بیمارستانها
- مجتمعهای اداری و تجاری بزرگ
- تأسیسات مرکزی حرارت در شهرکها و کارخانهها
- گرمایش فرآیندی در خطوط تولید صنعتی
مزایا و خدمات پس از فروش
- راندمان بالا و مصرف سوخت پایین
- عمر مفید طولانی و ساختار مقاوم
- طراحی فشرده با دسترسی آسان برای سرویس
- پشتیبانی فنی و آموزش بهرهبرداری توسط شرکت آذر فرایند انرژی
