مبدلهای حرارتی آب به آب
مبدل حرارتی آب به آب (Water-to-Water Heat Exchanger) یکی از انواع مبدلهای حرارتی است که برای انتقال گرما از یک جریان آب به جریان دیگر آب استفاده میشود. این مبدلها عمدتاً در سیستمهای تهویه مطبوع، گرمایش، سرمایش و دیگر کاربردهای صنعتی بهکار میروند و معمولاً برای انتقال حرارت بین دو سیال با دمای مختلف طراحی میشوند.
توضیحات و مشخصات مبدلهای حرارتی آب به آب:
ساختار و عملکرد:
مبدلهای حرارتی آب به آب معمولاً دارای لولهها یا صفحههای فلزی هستند که از آنها برای انتقال گرما بین دو سیال مختلف (آب گرم و آب سرد) استفاده میشود.
سیال گرم (آب داغ) از یک طرف وارد مبدل میشود و سیال سرد (آب خنک) از طرف دیگر وارد شده و حرارت را جذب میکند. این عمل به گونهای انجام میشود که هیچکدام از دو سیال با یکدیگر تماس مستقیم ندارند، بلکه حرارت از طریق دیوارههای لولهها یا صفحات فلزی منتقل میشود.
کاربردهای مبدل حرارتی آب به آب:
سیستمهای گرمایش مرکزی: در ساختمانهای تجاری و مسکونی، برای انتقال حرارت از آب داغ به آب سرد در سیستمهای گرمایشی.
سیستمهای سرمایش: در سیستمهای تهویه مطبوع و کولرها، برای انتقال گرما از آب خنک به آب داغ.
صنایع شیمیایی و پتروشیمی: برای انتقال حرارت بین جریانهای مختلف آب یا سیالات صنعتی.
صنعت آب و فاضلاب: برای تبادل حرارت در فرآیندهای تصفیه آب و تصفیه فاضلاب.
ویژگیهای طراحی مبدلهای حرارتی آب به آب:
نوع ساختار: ممکن است بهصورت پوسته و لوله (Shell and Tube)، صفحهای (Plate Heat Exchanger) یا بوشی (Double-pipe) طراحی شوند.
مقاومت به خوردگی: معمولاً از فولاد ضد زنگ، برنز یا آلیاژهای مقاوم ساخته میشوند تا در برابر خوردگی مقاومت کنند، بهویژه در شرایطی که آب حاوی مواد شیمیایی یا نمک باشد.
راندمان بالا: طراحی آنها به گونهای است که حداکثر انتقال حرارت از سیال گرم به سیال سرد صورت گیرد. معمولاً از طراحیهایی مانند جریان متقاطع یا جریان مخالف برای افزایش راندمان استفاده میشود.
مزایای مبدلهای حرارتی آب به آب:
کارایی بالا در انتقال حرارت: این مبدلها به دلیل وجود سطح زیاد تماس بین دو سیال، انتقال حرارت بسیار کارآمدی دارند.
صرفهجویی در انرژی: استفاده از مبدلهای آب به آب میتواند به طور چشمگیری در مصرف انرژی صرفهجویی کند، زیرا گرما بهطور مؤثر از یک سیال به سیال دیگر منتقل میشود.
قابلیت اطمینان بالا: این مبدلها به دلیل ساختار ساده و طراحی مقاوم، عمر طولانی و عملکرد قابل اعتماد دارند.
نکات مهم در انتخاب مبدل آب به آب:
جریانهای سیال: بسته به نیاز سیستم، باید مشخص شود که سیالات در جریان موازی، مخالف یا متقاطع حرکت میکنند.
ظرفیت حرارتی: باید دقت کرد که مبدل حرارتی ظرفیت لازم برای انتقال گرما را داشته باشد.
فشار و دما: انتخاب مبدل مناسب برای شرایط دمایی و فشاری که در سیستم وجود دارد، بسیار حائز اهمیت است.
مواد ساخت: در سیستمهایی که با آبهای حاوی مواد شیمیایی یا نمک در تماس هستند، استفاده از مواد ضد خوردگی مانند استیل ضد زنگ و برنز ضروری است.
نصب و نگهداری:
نصب مبدلهای حرارتی باید طبق استانداردهای مهندسی و با دقت بالا انجام شود تا از عملکرد بهینه آنها اطمینان حاصل شود.
نگهداری این مبدلها شامل تمیزکاری دورهای، بازرسی از نظر نشت، و تعویض قطعات آسیبدیده است.
انواع مبدلهای حرارتی آب به آب:

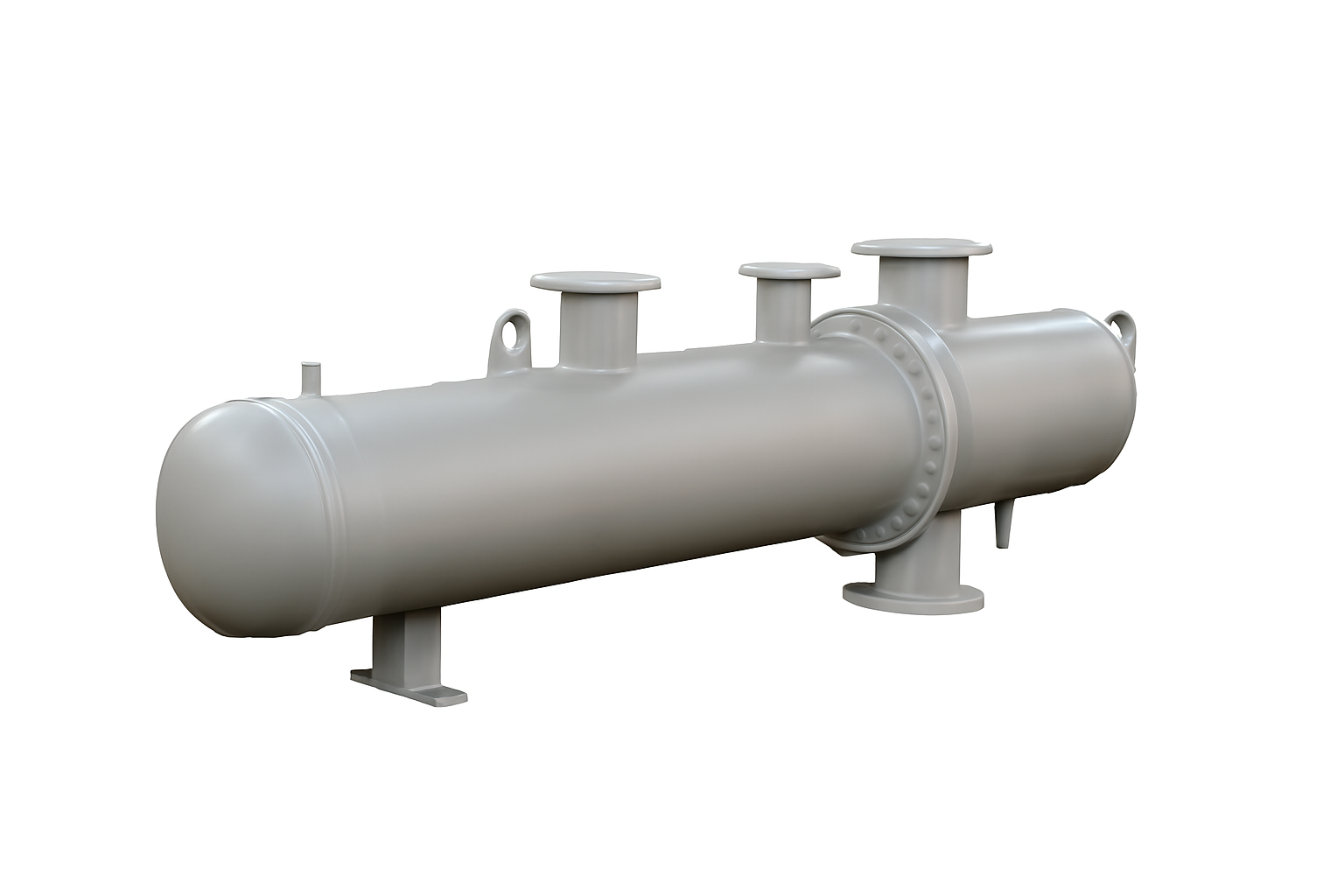

مبدلهای پوسته و لوله (Shell and Tube Heat Exchanger):
این نوع مبدلها دارای یک پوسته است که لولهها در داخل آن قرار دارند. سیال گرم از داخل لولهها و سیال سرد از اطراف لولهها عبور میکند.
مبدلهای صفحهای (Plate Heat Exchanger):
این مبدلها از صفحات فلزی نازک تشکیل شدهاند که بهصورت عمودی یا افقی قرار دارند و گرما از طریق این صفحات منتقل میشود. این مبدلها معمولاً برای کاربردهای صنعتی و سیستمهای تهویه مطبوع استفاده میشوند.
مبدلهای لوله دوگانه (Double-Pipe Heat Exchanger):
این مبدلها از دو لوله متمرکز تشکیل شدهاند که یکی داخل دیگری قرار میگیرد. سیال گرم در لوله داخلی و سیال سرد در لوله بیرونی حرکت میکند.
نتیجهگیری:
مبدلهای حرارتی آب به آب ابزارهای بسیار کارآمد و حیاتی برای سیستمهای صنعتی و گرمایشی/سرمایشی هستند که انتقال حرارت را به شیوهای مؤثر انجام میدهند. این مبدلها بهویژه برای کاربردهایی که نیاز به تبادل حرارت بین دو جریان آب دارند، طراحی شدهاند و در صنایع مختلف از جمله تهویه مطبوع، تصفیه آب و فاضلاب، و فرآیندهای شیمیایی بهکار میروند.
