توضیحات

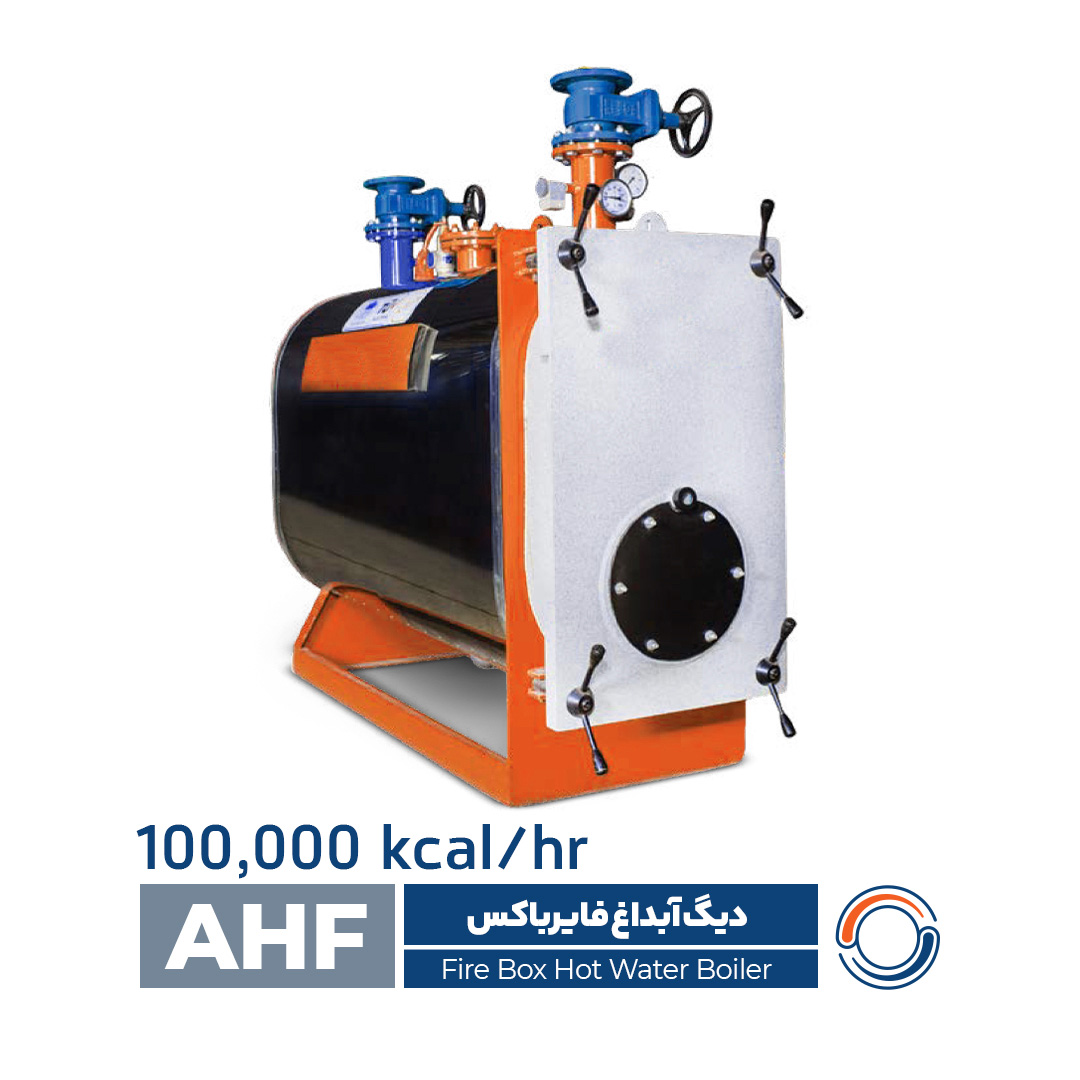

دیگ آب داغ افقی فایرباکس مدل AHF‑100
سری AHF شامل دیگ های آب داغ افقی از نوع فایرباکس (Firebox Boiler) با ظرفیت 100000 تا 500000 Kcal/hr است که برای تولید آب داغ در سیستم های گرمایش صنعتی و موتورخانه ای طراحی شده اند.
دیگ آب داغ افقی فایرباکس کوچک ترین ظرفیت این سری بوده و با طراحی ساده، استحکام بالا و عملکرد قابل اعتماد، انتخابی مناسب برای پروژه های صنعتی سبک، ساختمان های تجاری و سیستم های گرمایش مرکزی محسوب می شود.
در ساخت این دیگ از ورق های آلیاژی استاندارد 17Mn4 و ورق آتشخوار ST35.8 استفاده شده و عایقکاری آن با پشم سنگ و پشم سرامیک انجام می شود تا اتلاف حرارتی به حداقل برسد.
مشخصات فنی
| ردیف | مشخصه | مقدار |
|---|---|---|
| 1 | مدل | AHF‑100 |
| 2 | ظرفیت حرارتی | 100000 Kcal/hr |
| 3 | ظرفیت حرارتی | 117 kW |
| 4 | ظرفیت حرارتی | 400000 BTU/hr |
| 5 | فشار کاری | 6–10 bar |
| 6 | وزن در حالت سرویس | 1000 kg |
| 7 | وزن حمل | 700 kg |
| 8 | طول (L) | 1500 mm |
| 9 | عرض (W) | 600 mm |
| 10 | ارتفاع (H) | 1250 mm |
| 11 | ورودی / خروجی | 3 inch |
| 12 | شیر تخلیه | 2 1/2 inch |
| 13 | شیر اطمینان | 1 inch |
| 14 | سایز فلنج ایمنی | 2 inch |
| 15 | بازه ظرفیت سری | 100000–500000 Kcal/hr |
متریال ساخت
- ورق فولادی آلیاژی 17Mn4
- ورق آتشخوار ST35.8
- عایقکاری با پشم سنگ و پشم سرامیک
- پوشش بیرونی استنلس استیل
این ترکیب متریالی باعث افزایش مقاومت بویلر در برابر تنشهای حرارتی و افزایش طول عمر دستگاه میشود.
ویژگی های کلیدی (Key Options)
- سیستم کنترل دمای دیجیتال Pt100
- امکان تنظیم دقیق دمای ورودی و خروجی
- راندمان حرارتی مناسب
- استفاده از Turbulator جهت افزایش انتقال حرارت
- دریچه بازدید جهت سرویس آسان
- عملکرد پایدار و ایمن در دیگ آب داغ افقی فایرباکس
- مصرف سوخت بهینه در دیگ آب داغ افقی فایرباکس
کنترل کیفیت
- بازرسی مواد اولیه و فرآیند تولید توسط سازمان استاندارد
- آزمونهای NDT در حین جوشکاری
- تست هیدرواستاتیک فشار
- تست عملکرد پیش از تحویل
استاندارد ها
- B.S 2790
- ISIRI 4231
- DIN 17155
کاربرد ها
- موتورخانه ساختمان ها
- سیستم های گرمایش صنعتی
- صنایع غذایی
- مراکز تجاری و اداری
- سیستمهای گرمایش فرآیندی
خرید و قیمت دیگ های فولادی از آذرفرایند انرژی
