توضیحات

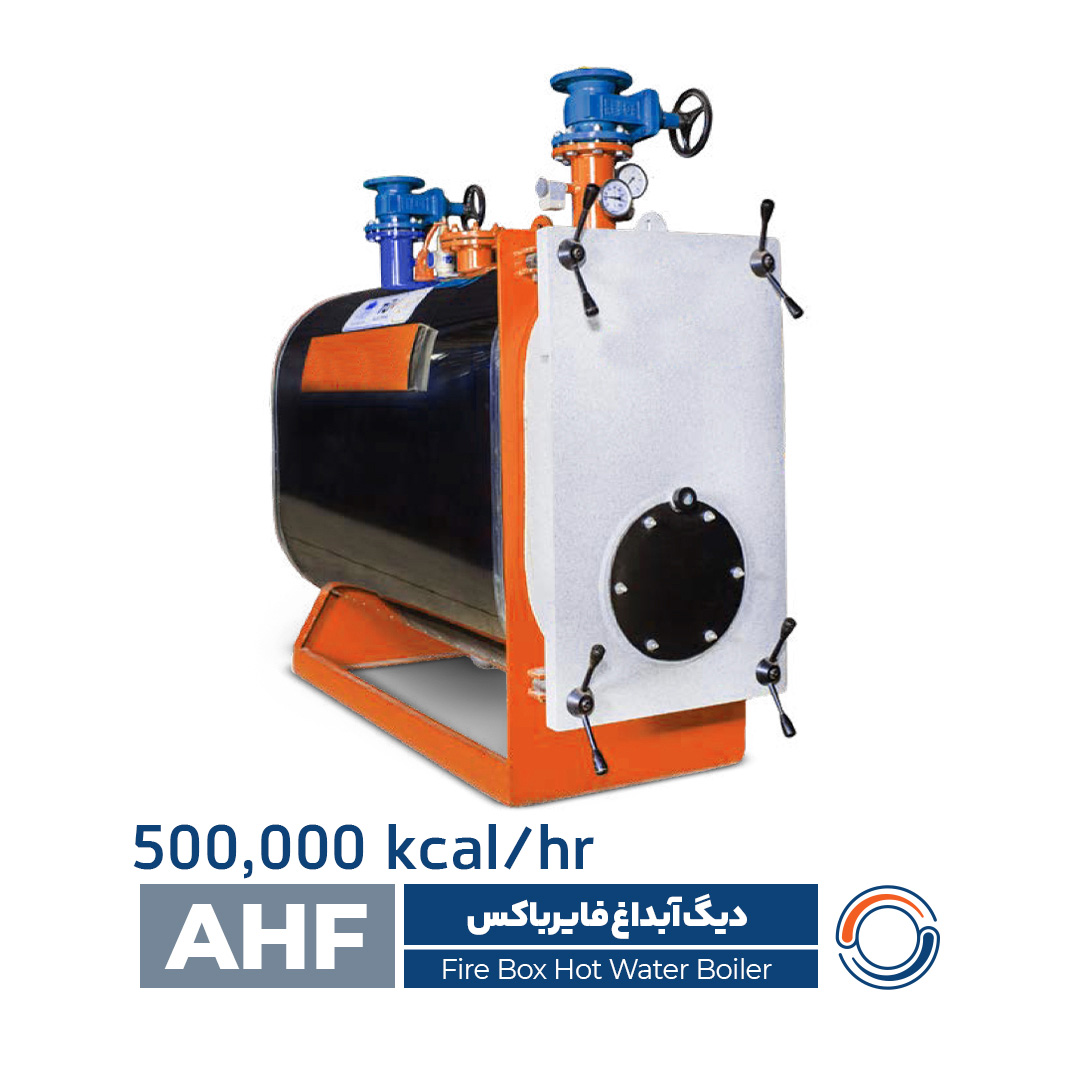

دیگ آب داغ افقی فایرباکس سری AHF شامل دیگ های آب داغ افقی فایرباکس با ظرفیت 100000 تا 500000 Kcal/hr است که برای تولید آب داغ در سیستم های گرمایش صنعتی و موتورخانه ای طراحی شده اند.
مدل AHF‑500 بزرگترین ظرفیت این سری محسوب می شود و برای پروژه هایی با نیاز حرارتی بالا مانند مجتمع های بزرگ، صنایع تولیدی و سیستم های گرمایش مرکزی گزینه ای مناسب است.
در ساخت دیگ آب داغ افقی فایرباکس از ورق های آلیاژی 17Mn4 و ورق آتشخوار ST35.8 استفاده شده و عایق کاری بدنه با پشم سنگ و پشم سرامیک انجام می شود تا اتلاف حرارتی کاهش یافته و راندمان حرارتی سیستم افزایش یابد.
مشخصات فنی فایرباکس مدل _AHF500
| ردیف | مشخصه | مقدار |
| 1 | مدل | AHF‑500 |
| 2 | ظرفیت حرارتی | 500000 Kcal/hr |
| 3 | ظرفیت حرارتی | 581 kW |
| 4 | ظرفیت حرارتی | 2000000 BTU/hr |
| 5 | فشار کاری | 6–10 bar |
| 6 | وزن در حالت سرویس | 2000 kg |
| 7 | وزن حمل | 1450 kg |
| 8 | طول (L) | 2400 mm |
| 9 | عرض (W) | 800 mm |
| 10 | ارتفاع (H) | 1900 mm |
| 11 | ورودی / خروجی | 4 inch |
| 12 | شیر تخلیه | 2 1/2 inch |
| 13 | شیر اطمینان | 1 1/4 inch |
| 14 | سایز فلنج ایمنی | 2 inch |
متریال ساخت دیگ فایرباکس مدل _AHF500
در ساخت دیگ آب داغ سری AHF از متریال صنعتی استاندارد استفاده می شود:
- ورق فولادی آلیاژی 17Mn4
- ورق آتشخوار ST35.8
- عایقکاری با پشم سنگ و پشم سرامیک
- پوشش بیرونی استنلس استیل
این ترکیب متریالی باعث افزایش دوام، مقاومت در برابر تنش های حرارتی و طول عمر بالای بویلر میشود.
ویژگی های کلیدی فایرباکس مدل _AHF500
- سیستم کنترل دمای دیجیتال Pt100
- امکان تنظیم دقیق دمای آب در دیگ آب داغ افقی فایرباکس
- راندمان حرارتی مناسب در دیگ آب داغ افقی فایرباکس
- استفاده از Turbulator برای افزایش انتقال حرارت
- طراحی مناسب برای سرویس و نگهداری آسان
- مصرف سوخت بهینه در دیگ آب داغ افقی فایرباکس
- عملکرد پایدار در شرایط کاری صنعتی
کنترل کیفیت فایرباکس مدل _AHF500
- کنترل مواد اولیه و فرآیند تولید
- انجام تستهای NDT در مراحل جوشکاری
- تست هیدرواستاتیک فشار
- تست عملکرد کامل پیش از تحویل
استاندارد های فایرباکس مدل _AHF500
- B.S 2790
- ISIRI 4231
- DIN 17155
کاربرد ها دیگ فایرباکس مدل _AHF500
- موتورخانه مجتمعهای بزرگ
- صنایع غذایی
- کارخانهها و خطوط تولید
- مراکز تجاری و اداری بزرگ
- سیستمهای گرمایش صنعتی
