توضیحات

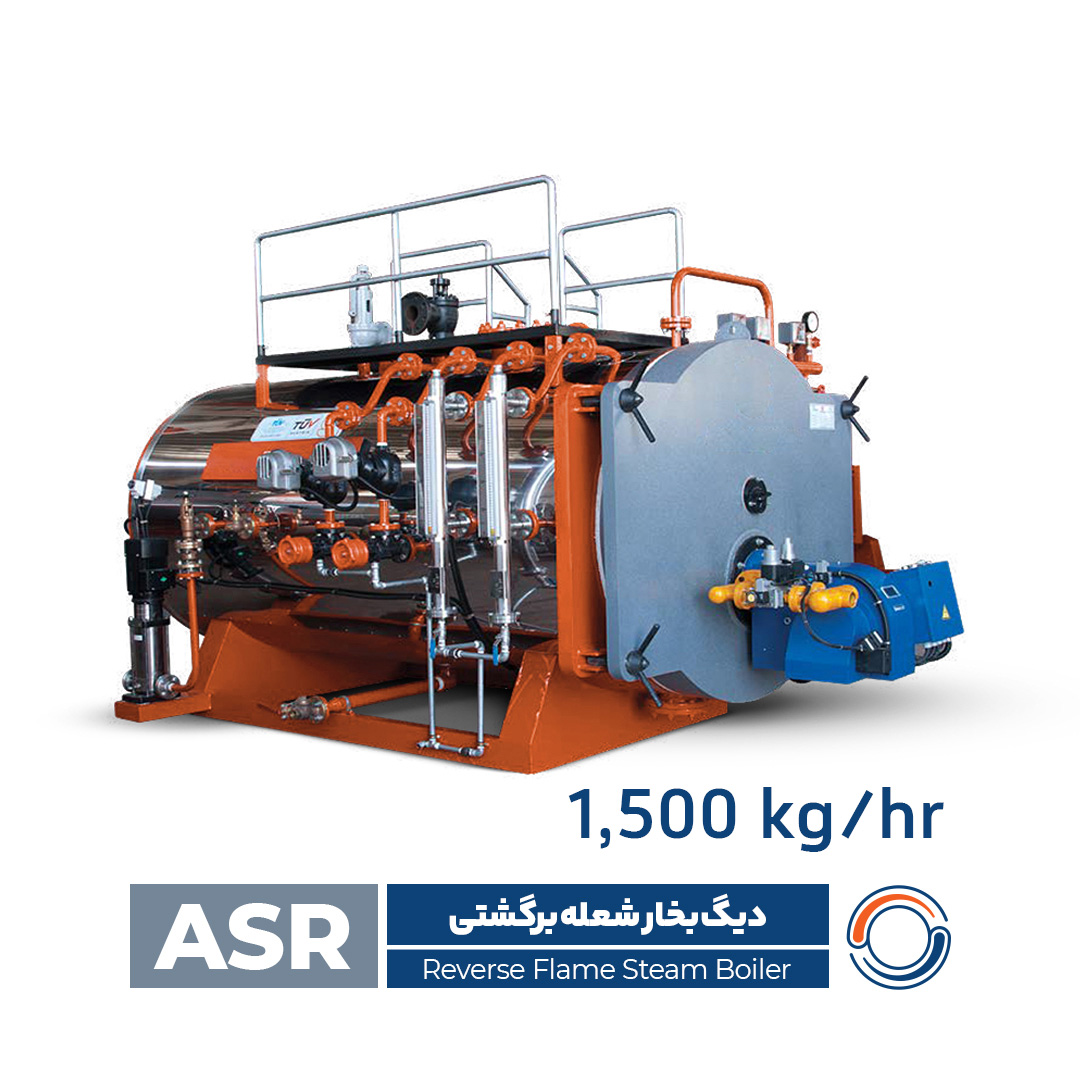

معرفی دیگ بخار شعله برگشتی مدل ASR‑1500
دیگ بخار کوره برگشتی عقب تر از سری دیگ های بخار شعله برگشتی (Reversal Steam Boiler) شرکت آذر فرایند انرژی است که، با طراحی افقی سه پاس و کوره برگشتی ساخته شده است.
این طراحی موجب افزایش طول مسیر گاز های داغ، انتقال حرارت مؤثر، کاهش مصرف سوخت و افزایش عمر مفید دیگ بخار کوره برگشتی عقب تر می شود. سیستم کنترل تمام اتوماتیک، توربولاتور های داخلی و تجهیزات ایمنی استاندارد، عملکرد پایدار در شرایط کاری صنعتی را در دیگ بخار کوره برگشتی عقب تر تضمین می کند.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار |
|---|---|---|
| 1 | مدل | ASR‑1500 |
| 2 | ظرفیت تولید بخار | 1,500 kg/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | خروجی بخار (Steam Outlet) | 3″ |
| 5 | ورودی آب تغذیه (Feed Water) | 1″ |
| 6 | شیر اطمینان (Safety Valve) | 1″ |
| 7 | شیر تخلیه (Drain Valve) | 1½” |
| 8 | طول (L) | 2300 mm |
| 9 | عرض (W) | 1700 mm |
| 10 | ارتفاع (H) | 3600 mm |
| 11 | وزن سرویس | 4500 kg |
| 12 | وزن حمل | 6900 kg |
ویژگی های طراحی و عملکرد
- طراحی سه پاس افقی با شعله برگشتی برای حداکثر راندمان
- قابلیت کارکرد مداوم در بار های صنعتی متوسط و سنگین در دیگ بخار کوره برگشتی عقب تر
- مجهز به توربولاتور داخلی لوله ها جهت افزایش انتقال حرارت
- سیستم کنترل تماماتوماتیک و ایمن در دیگ بخار کوره برگشتی عقب تر
- مصرف سوخت بهینه و کاهش هزینه های بهره برداری
- دسترسی آسان برای بازرسی و سرویس از طریق Handhole، Manhole و Headhole
متریال ساخت
- ورق های فولادی آتش خوار A516 Gr.70 / DIN 17155 – 17Mn4
- لوله های بدون درز آتشخوار ST35.8 / ST45.8 مطابق DIN 17175
- جوشکاری مطابق دستورالعمل های تأیید شده WPS / PQR
- الکترود های جوش E7018 و E6010 با پیشگرمایش استاندارد
- درب های جلو و عقب و محفظه دود عایقکاری شده با سیمان نسوز 1700°C
سیستم عایقکاری
- عایق بدنه با پشم سنگ یا الیاف سرامیکی نسوز
- روکش خارجی از آلومینیوم یا استنلس استیل ضد زنگ
- کاهش محسوس تلفات حرارتی مطابق استاندارد های NFPA 85 و 86
کنترل کیفیت و تست ها
- کنترل مواد اولیه و فرآیند ساخت تحت نظارت شرکت های دارای صلاحیت
- انجام تست های غیر مخرب UT و RT حین و پس از جوشکاری
- تست هیدرواستاتیک با فشار 1.5 برابر فشار طراحی
- ارائه مستندات کامل فنی در قالب Final Book
استاندارد ها و گواهینامه ها
- BS 2790
- ISIRI 4231
- BS EN 12953
- INSO 22156
- DIN 17155
- WPS / PQR Welding Certification
کاربرد و محل استفاده (Applications)
دیگ بخار ASR‑1500 گزینه ای مناسب برای:
- صنایع غذایی و نوشیدنی با ظرفیت متوسط تا بالا
- کارخانه های رنگرزی، نساجی و شیمیایی
- بیمارستان ها و مراکز درمانی بزرگ
- واحد های تولیدی با خطوط بخار مداوم
- مراکز صنعتی و شهرک های تولیدی
مزایای دیگ بخار کوره برگشتی عقب تر
- راندمان حرارتی بالا و احتراق کامل
- استحکام مکانیکی بالا و عمر مفید طولانی
- نگهداری آسان و دسترسی مناسب به تجهیزات
- مصرف سوخت اقتصادی
- پشتیبانی فنی و خدمات پس از فروش شرکت آذر فرایند انرژی
ظرفیت های قابل تولید سری ASR
ظرفیت تولید از 100 کیلوگرم تا 20 تن بخار در ساعت
در مدل های:
- افقی سه پاس
- کوره برگشتی
- ایستاده
خرید و قیمت دیگ های فولادی از آذر فرایند انرژی
