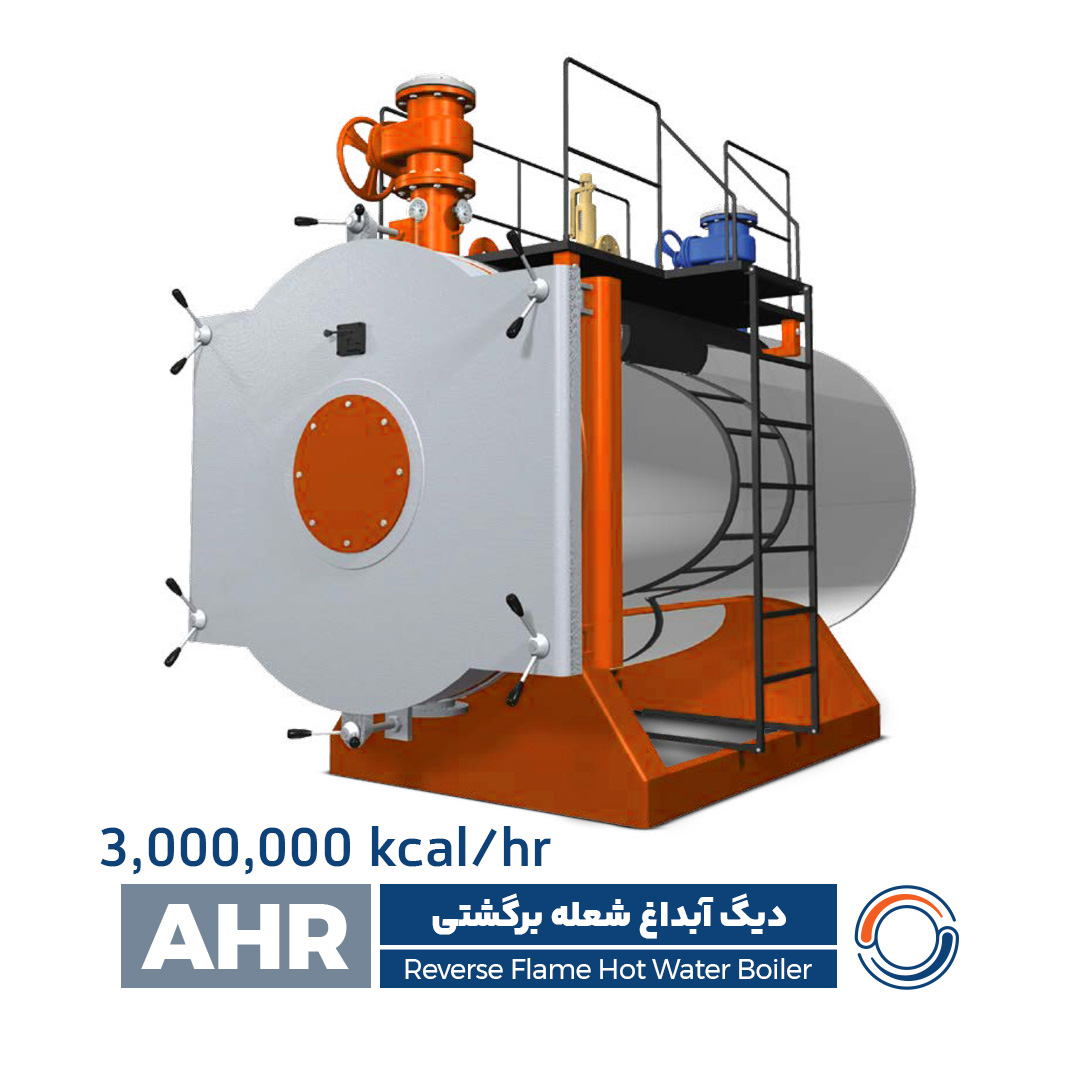

معرفی دیگ آبداغ شعله برگشتی مدل AHR‑3000
مدل AHR‑3000 قدرتمند ترین مدل استاندارد از سری دیگ های آبداغ شعله برگشتی AHR شرکت آذر فرایند انرژی محسوب می شود. دیگ آبداغ شعله برگشتی برای کاربرد های پیوسته، بار حرارتی بالا و شرایط کاری سخت طراحی شده است.
طراحی کوره شعله برگشتی چند مرحله ای موجب افزایش زمان تماس گاز های داغ با سطوح حرارتی، افزایش راندمان، کاهش مصرف سوخت و توزیع یکنواخت دما در بدنه دیگ آبداغ شعله برگشتی می شود. حجم بالای آب و وزن عملیاتی مناسب، پایداری حرارتی عالی و عملکرد ایمن سیستم را تضمین می کند.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار / اندازه |
|---|---|---|
| 1 | مدل | AHR‑3000 |
| 2 | ظرفیت حرارتی | 3,000,000 kcal/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | قطر دهانه ورودی / خروجی (In/Out) | 2″ / 2″ |
| 5 | سایز اتصال تخلیه (Drain) | 2.5″ |
| 6 | سایز اتصال شیر اطمینان (Safety Valve) | 8″ |
| 7 | طول (L) | 2770 mm |
| 8 | عرض (W) | 2100 mm |
| 9 | ارتفاع (H) | 4980 mm |
| 10 | حجم آب (Liquid Volume) | 4980 L |
| 11 | وزن (Weight) | 7950 kg |
| 12 | فشار کاری | 6 – 10 bar |
ویژگی های طراحی و عملکرد
- طراحی صنعتی شعله برگشتی چند مرحله ای با راندمان بسیار بالا
- مناسب برای کارکرد مداوم در بارهای حرارتی سنگین در دیگ آبداغ شعله برگشتی
- کاهش محسوس مصرف سوخت و افزایش بهره وری انرژی
- قابلیت نصب مشعل های گازسوز، گازوئیل سوز و دوگانه سوز
- توزیع یکنواخت دما و کاهش تنش های حرارتی در دیگ آبداغ شعله برگشتی
- عایق کاری کامل جهت حداقل سازی تلفات حرارتی
متریال ساخت
- پوسته و کوره از فولاد آتشخوار A516 Gr.70 / 17Mn4
- لوله های آتشخوار بدون درز ST35.8 / ST45.8
- جوشکاری مطابق دستورالعمل های تأیید شده WPS / PQR
- الکترود های استاندارد صنعتی E7018
- عایق حرارتی از پشم سنگ فشرده با روکش آلومینیومی مقاوم
کنترل کیفیت و تست ها
- بازرسی کامل متریال اولیه و کنترل ابعادی
- انجام تست های غیرمخرب UT و RT
- تست هیدرواستاتیک با فشار 1.5 برابر فشار طراحی
- تحویل دفترچه کامل فنی (Final Book) شامل گواهی متریال و گزارش تست ها
استاندارد های ساخت
این دیگ مطابق استاندارد های معتبر زیر طراحی و ساخته می شود:
- ISIRI 4231
- BS EN 12953
- BS 2790
- ISIRI 7911
- INSO 22156
- NFPA 85
- NFPA 86
کاربرد و محل استفاده (Applications)
دیگ آبداغ AHR‑3000 مناسب پروژه های عظیم صنعتی و تأسیساتی است، از جمله:
- پتروشیمی ها و صنایع سنگین انرژیبر
- شهرک های صنعتی بزرگ و مراکز تولید متمرکز حرارت
- نیروگاه های حرارتی کوچک و واحد های CHP
- مجتمع های تجاری، برجها و پروژه های زیر ساختی بزرگ
- بیمارستان های فوق تخصصی و مراکز درمانی بزرگ
مزایا و خدمات پس از فروش
- راندمان حرارتی بسیار بالا
- دوام و طول عمر طولانی در شرایط کاری سخت
- نگهداری آسان و دسترسی مناسب برای سرویس
- گارانتی، خدمات پس از فروش و پشتیبانی فنی کامل توسط شرکت آذر فرایند انرژی
