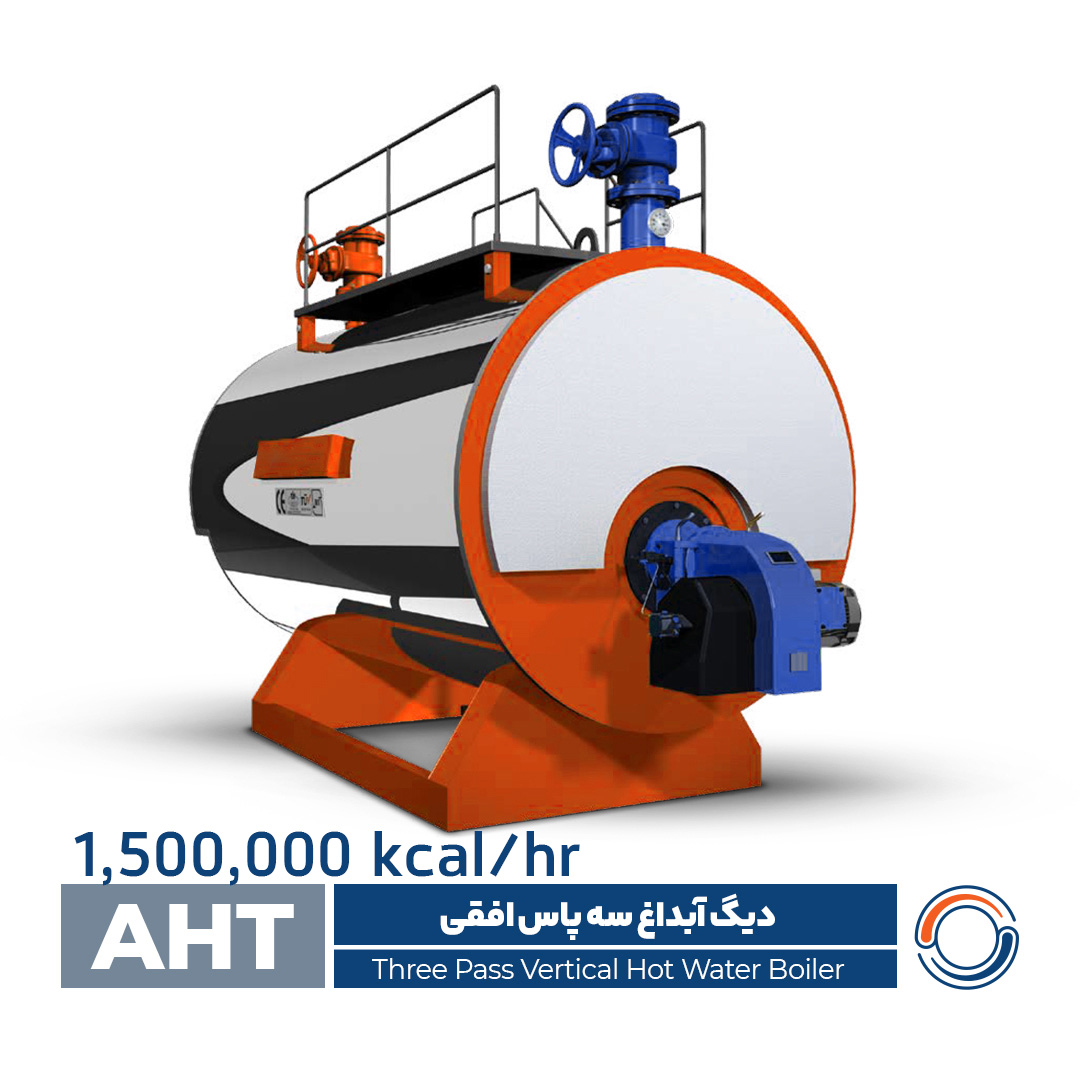

معرفی دیگ آب داغ سه پاس مدل AHT‑1500
دیگ آب داغ سه پاس افقی با هدف افزایش راندمان حرارتی، بهینه سازی مصرف سوخت و عملکرد پایدار در سیستم های گرمایشی طراحی شده است.
در این دیگ، گاز های داغ حاصل از احتراق ابتدا وارد کوره شده و سپس در دو مسیر دیگر از میان لوله های آتشخوار عبور می کنند و در مجموع سه پاس حرارتی را طی می کنند. این طراحی باعث افزایش سطح تبادل حرارت و انتقال مؤثر انرژی به آب داخل دیگ می شود.
طراحی افقی دیگ باعث توزیع یکنواخت حرارت در بدنه بویلر شده و از ایجاد تنش های حرارتی جلوگیری می کند. همچنین دسترسی مناسب به لوله های آتشخوار و بخش های داخلی دیگ، عملیات سرویس، تمیزکاری و نگهداری دوره ای را در دیگ آب داغ سه پاس افقی بسیار آسان می کند.
دیگ های آب داغ سری AHT با استفاده از ورق های فولادی آتشخوار و لوله های بویلری استاندارد ساخته شده و مطابق با استاندارد های معتبر صنعتی تولید می شوند و گزینه ای مناسب برای موتورخانه های بزرگ، مجتمع های مسکونی و تجاری، بیمارستان ها و صنایع مختلف هستند.
مشخصات فنی
| ردیف | مشخصه | مقدار |
|---|---|---|
| 1 | مدل | AHT‑1500 |
| 2 | ظرفیت حرارتی | 1,500,000 kcal/hr (ΔT=10°C) |
| 3 | ظرفیت (kg/hr) | 1500 kg/hr |
| 4 | فشار کاری | 6–20 bar |
| 5 | حجم آب داخل دیگ | 4732 لیتر |
| 6 | وزن حمل | 4182 kg |
| 7 | طول (L) | 3630 mm |
| 8 | عرض (W) | 1660 mm |
| 9 | ارتفاع (H) | 2290 mm |
| 10 | سایز ورودی آب | 1½ inch |
| 11 | سایز خروجی آب | 1½ inch |
| 12 | سایز درین | 2 inch |
| 13 | سایز سوپاپ اطمینان | 6 inch |
ویژگی های طراحی و عملکرد
- طراحی سه پاس واقعی فایرتیوب (Three Pass Fire Tube)
- انتقال حرارت مؤثر و راندمان مناسب
- توزیع یکنواخت حرارت در بدنه دیگ
- قابلیت نصب مشعل گاز، گازوئیل یا دوگانه سوز
- دسترسی آسان برای سرویس و تمیز کاری لوله ها
- عملکرد پایدار در شرایط کاری مداوم در دیگ آب داغ سه پاس افقی
- طراحی مقاوم در برابر تنش های حرارتی در دیگ آب داغ سه پاس افقی
مزایای رقابتی
- راندمان حرارتی مناسب در سیستم های گرمایش صنعتی
- مصرف سوخت اقتصادی
- نگهداری و سرویس آسان در دیگ آب داغ سه پاس افقی
- طول عمر بالا در بهره برداری صنعتی
- مناسب برای پروژه های بزرگ ساختمانی و صنعتی
متریال ساخت
- ورق فولادی آتشخوار مطابق DIN 17155
- لوله های آتشخوار ST35.8
- عایق حرارتی پشم سنگ با دانسیته بالا
- روکش بیرونی از ورق گالوانیزه رنگ شده
کنترل کیفیت
- تست هیدرواستاتیک فشار
- تست های UT و RT برای درز های جوش
- کنترل فرآیند جوشکاری مطابق WPS / PQR
- بازرسی چشمی (VT)
- کنترل ابعادی و تست نشتی قبل از تحویل
استانداردها
- BS 2790
- DIN 4751
- ISIRI 4231
- ISO 9001
- ISO 14001
- ISO 45001
کاربرد ها
- موتورخانه های گرمایش مرکزی
- مجتمع های مسکونی و تجاری بزرگ
- بیمارستان ها و مراکز درمانی
- هتل ها و مراکز اقامتی
- صنایع غذایی و لبنی
- گلخانهها و واحدهای کشاورزی
