توضیحات

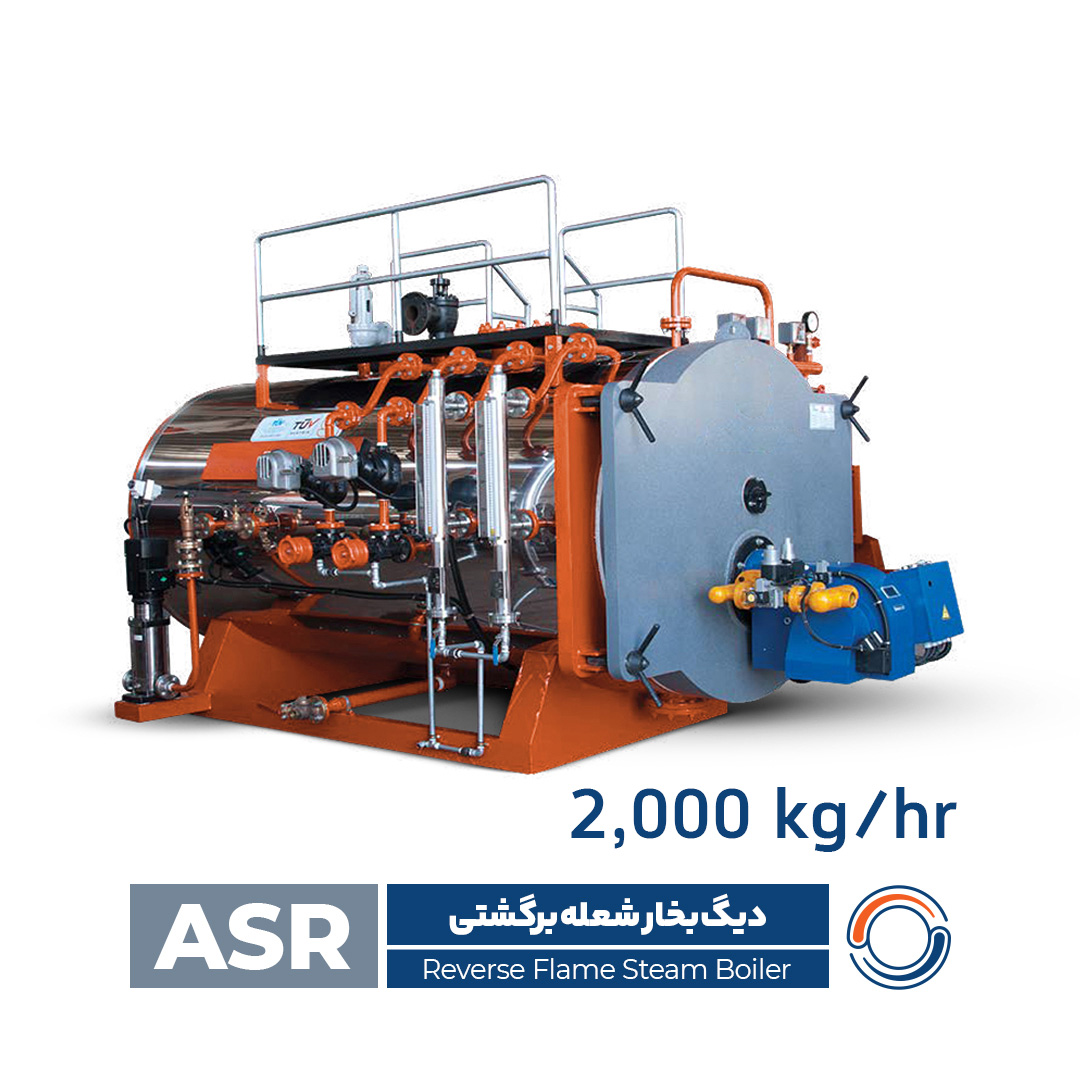

معرفی دیگ بخار شعله برگشتی مدل ASR‑2000
دیگ بخار کوره برگشتی عقب تر از سری دیگ های بخار شعله برگشتی شرکت آذر فرایند انرژی است که، با طراحی سه پاس افقی Reverse Flame ساخته شده است. این طراحی منجر به افزایش بازده حرارتی، کاهش مصرف سوخت و بهبود کامل فرآیند احتراق می شود.
وجود توربولاتور های داخلی، کنترل الکتریکی تمام اتومات، سیستم حفاظت چند مرحله ای و طراحی مقاوم بدنه باعث شده دیگ بخار کوره برگشتی عقب تر گزینه ای ایدهآل برای خطوط صنعتی سنگین باشد.
مشخصات فنی
| ردیف | مشخصه فنی | مقدار |
|---|---|---|
| 1 | مدل | ASR‑2000 |
| 2 | ظرفیت تولید بخار | 2,000 kg/hr |
| 3 | فشار کاری | 6 – 10 bar |
| 4 | خروجی بخار (Steam Outlet) | 4″ |
| 5 | ورودی آب تغذیه (Feed Water) | 1″ |
| 6 | شیر اطمینان (Safety Valve) | 1½” |
| 7 | شیر تخلیه (Drain Valve) | 2″ |
| 8 | طول (L) | 2500 mm |
| 9 | عرض (W) | 1900 mm |
| 10 | ارتفاع (H) | 3800 mm |
| 11 | وزن سرویس | 7800 kg |
| 12 | وزن حمل | 10400 kg |
ویژگی های طراحی و عملکرد
- دیگ سه پاس افقی با شعله برگشتی برای احتراق کامل
- راندمان بالا و تولید بخار پایدار در ظرفیت های سنگین در دیگ بخار کوره برگشتی عقب تر
- توربولاتور داخلی جهت افزایش سطح انتقال حرارت
- مصرف سوخت پایین و عملکرد اقتصادی در دیگ بخار کوره برگشتی عقب تر
- طراحی مقاوم با کوره فشاری و بدنه تقویت شده
- دسترسی آسان به فضای داخلی از طریق Handhole، Manhole و Head hole
متریال ساخت
- بدنه از ورق آتش خوار A516 Gr.70 / DIN 17155 – 17Mn4
- لوله های بدون درز آتشخوار ST35.8 یا ST45.8 مطابق DIN 17175
- جوشکاری با استاندارد های تأیید شده WPS / PQR
- الکترود های E7018 و E6010 در دیگ بخار کوره برگشتی عقب تر
- عایق درب ها و محفظه ها با سیمان نسوز 1700°C
سیستم عایقکاری
- استفاده از پشم سنگ و الیاف سرامیکی با ضخامت استاندارد
- پوشش بیرونی از ورق آلومینیوم یا استنلس استیل ضد زنگ
- درب های جلو و عقب با سیمان نسوز مقاوم تا 1700 درجه
- کاهش اتلاف انرژی مطابق الزامات NFPA 85 / 86
کنترل کیفیت و تست ها
- بازرسی مواد اولیه و فرآیند ساخت توسط متخصصین مجاز
- تست های غیرمخرب UT و RT
- تست هیدرواستاتیک در فشار 1.5 برابر فشار طراحی
- تحویل کامل مستندات در قالب Final Book با گزارش تست ها و گواهی متریال
استانداردها و گواهی ها
- BS 2790
- ISIRI 4231
- BS EN 12953
- INSO 22156
- DIN 17155
- WPS / PQR Welding Certification
کاربرد و محل استفاده (Applications)
دیگ بخار ASR‑2000 مناسب صنایع با مصرف بخار بالا از جمله:
- صنایع غذایی بزرگ (کنسروسازی، لبنیات، نوشیدنی)
- نساجی و رنگرزی صنعتی
- کارخانه های شیمیایی و دارویی
- بیمارستان ها، هتل ها و مراکز درمانی بزرگ
- کارخانه های تزریق پلاستیک و فرآیند های بخار فشرده
- توربین های بخار کوچک و تاسیسات شهری
مزایای دیگ بخار کوره برگشتی عقب تر
- راندمان حرارتی عالی و احتراق کامل
- مصرف سوخت کم و عملکرد اقتصادی
- ساختار مستحکم برای کارکرد مداوم
- نگهداری آسان و دسترسی مناسب
- طراحی مهندسی دقیق مطابق استاندارد های روز
- پشتیبانی فنی و خدمات پس از فروش توسط آذر فرایند انرژی
ظرفیت های قابل تولید سری ASR
از 100 kg/hr تا 20,000 kg/hr
در مدل های:
- سه پاس افقی
- کوره برگشتی
- ایستاده (Vertical Boiler)
خرید و قیمت دیگ های فولادی از آذر فرایند انرژی
